AD590温度传感器的使用

作者:佚名    文章来源:本站原创    点击数:    更新时间:2011-7-17

AD590温度传感器是一种已经IC化的温度感测器,它会将温度转换为电流,在8051的各种课本中经常看到。其规格如下:

    1、 度每增加1℃,它会增加1μA输出电流

    2、 可测量范围-55℃至150℃

    3、 供电电压范围+4V至+30V

    AD590的管脚图及元件符号如下图所示:

    AD590的管脚图


    AD590的输出电流值说明如下:

    其输出电流是以绝对温度零度(-273℃)为基准,每增加1℃,它会增加1μA输出电流,因此在室温25℃时,其输出电流Iout=(273+25)=298μA。

    AD590基本应用电路:

    AD590基本应用电路


    注意事项:

    1、 Vo的值为Io乘上10K,以室温25℃而言,输出值为10K×298μA=2.98V

    2、 测量Vo时,不可分出任何电流,否则测量值会不准。

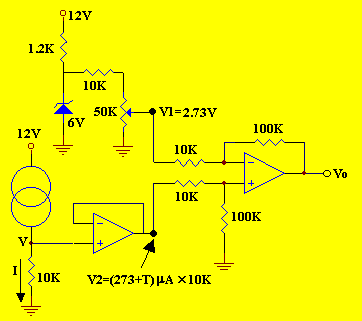

    AD590实际应用电路:


    AD590实际应用电路


    电路分析:

    1、 AD590的输出电流I=(273+T)μA(T为摄氏温度),因此测量的电压V为(273+T)μA×10K=(2.73+T/100)V。为了将电压测量出来又务须使输出电流I不分流出来,我们使用电压跟随器其输出电压V2等于输入电压V。

    2、 由于一般电源供应教多器件之后,电源是带杂波的,因此我们使用齐纳二极管作为稳压元件,再利用可变电阻分压,其输出电压V1需调整至2.73V

    3、 接下来我们使用差动放大器其输出Vo为(100K/10K)×(V2-V1)=T/10,如果现在为摄氏28℃,输出电压为2.8V,输出电压接AD转换器,那么AD转换输出的数字量就和摄氏温度成线形比例关系。
