用NE555制作的定时器实例,555定时器实例

作者:佚名    文章来源:本站原创    点击数:4236    更新时间:2014-1-5

这是是基于NE555的著名的集成电路。两个按钮PB1和PB2连接4脚和2脚分别用于停止和启动定时器。

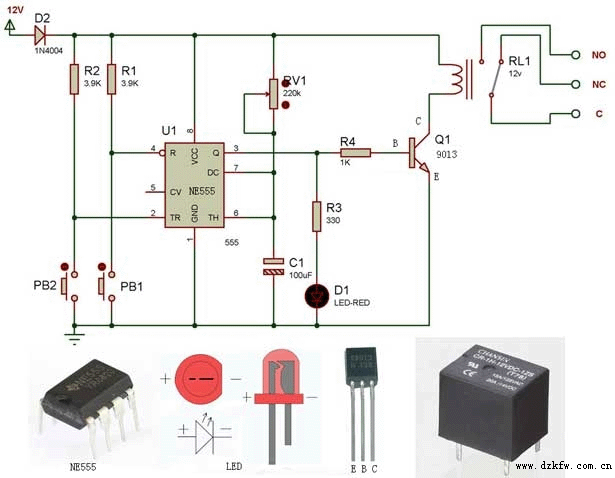

NE555制作的定时器实例

NE555制作的定时器实例


  这一定时时间值由RV1和C1的值决定。通过增加这两个组件的价值,你会得到更多的时间。NE555的引脚3的输出信号通过晶体管9013驱动继电器。二极管D2对任何错接输入电源来保护电路。
  将你要控制的负载接在继电器常开端,便可以实现定时控制。例如控制电风扇定时等。

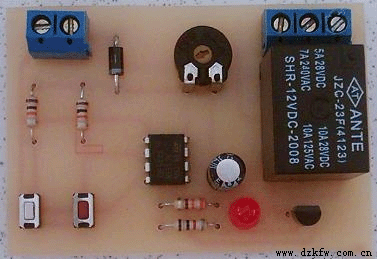

NE555制作的定时器电路图

NE555制作的定时器电路图


  连接电路,并按下启动按钮(PB2),继电器接通,直到时间结束,继电器断开。如果在计时过程中按下停止按钮(PB1),继电器将断开。
