一、74ls00简介
74LS00芯片是常用的具有四组2输入端的与非门集成电路, 74LS10芯片是常用的具有三组3输入端的与非门集成电路,他们的作用都是实现一个与非门。

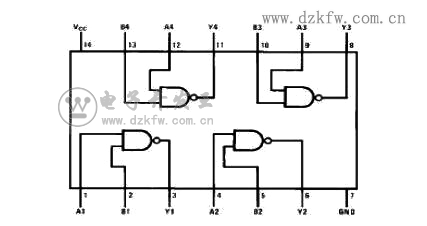

二、74LS00管脚排列图
三、74ls00功能表
四、74ls00应用电路

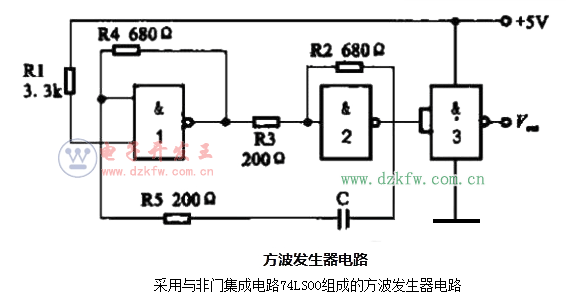

采用与非门集成电路74LS00组成的方波发生器电路。所示是一种采用与非门集成电路74LSOO组成的方波发生器电路。其中与非门1、2与外界RC时间常数元件组成振荡电路,与非门3为缓冲输出级。只要改变C的容量,便可获得不同频率的方波输出。
五、74ls00极限值
电源电压………………………………………….7V
输入电压
54/7400、54/74H00、54/74S00…………….5.5V
54/74LS00……………………………………7V
A-B 间电压
除 54/74LS00 外………………………………5.5V
六、74ls00制作三人表决器逻辑电路
1.设计要求
当A、B、C三人表决某个提案时,两人或两人以上同意,提案通过,否则提案不通过。用与非门实现电路。

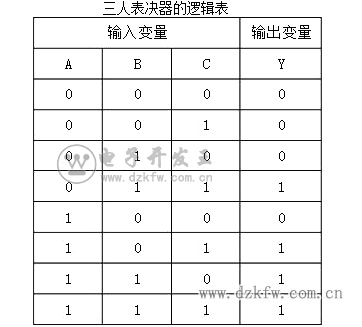

设A、B、C三个人为输入变量,同意提案时用输入1表示,不同意时用输入0表示;表决结果Y为输出变量,提案通过用输出1表示,提案不通过用输出0表示。由此可列出真值表,如下表所示。
根据真值表,我们可以写出输出函数的与或表达式,即:

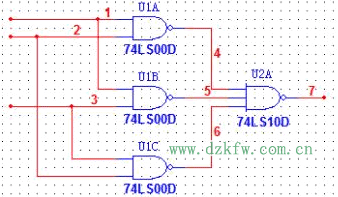

故,根据输出逻辑表达式,我们可以画出逻辑图为:
2.三人表决器电路原理图(仿真图)
我们用发光二极管的状态来表示表决结果通过与否,当发光二级管点亮表示表决结果通过,熄灭表示表决结果不通过。三人A、B、C的表决情况用按钮来实现,按下按钮表示同意,不按表示不同意。
根据上述说明,结合前面的逻辑电路,可得到三人表决器的原理图(仿真图)为:
3.三人表决器电路的安装与调试
按安装电路图完成电路的组装后,通上+5v电源,按下输入端A、B、C的按钮进行不同的组合,观察发光二极管的亮灭,验证电路的逻辑功能。如果输出结果与输入中的多数一致,则表明电路功能正确,即多数人同意(电路中用“1”表示),表决结果为同意;多数人不同意(电路中用“0”表示),表决结果为不同意。

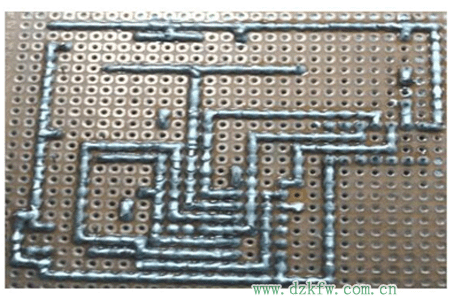

4.三人表决器产品正面实物图及反面焊接图
5.三人表决器产品实验现象与结果分析
实验现象:当电路板焊接完成后,通上+5v电源,分别同时按下按钮S1、S2,S2、S3,S1、S3或S1、S2、S3,观察到发光二极管均能点亮,且当分别只按下S1、S2、S3三个按钮中的任意一个时,观察到此时发光二极管均不能点亮。
结果分析:由上述实验现象可知,此电路的逻辑功能正确。
