燃气热水器电子点火器电路图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2012-7-25

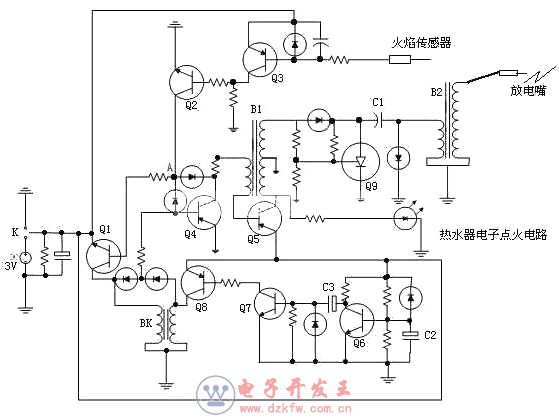

燃气热水器通用的电子点火电路如下图所示,工作过程如下:图中K是水压开关,当打开水龙头后K将接通3V的电池组,电路开始工作。由于C2需要一定的充电时间,此时Q6处于截止状态,电源通过两个电阻对C3进行充电,充电电流使得Q7导通,Q8导通。Q8的导通使得供气(煤气)电磁阀BK的启动绕组得电,煤气阀门打开,开始向热水气供气。

电子点火电路图
    由于Q8的导通使Q4也导通,振荡管Q5得到偏置而开始工作,并通过Q9、C1、B2产生脉冲高压,使点火嘴产生放电火花,从而完成点火的过程。
    点火后,火焰传感器将产生电动势使Q3、Q2导通,Q2的导通使电路中的A点电位下降,Q4截止,振荡管Q5因失去偏置电压而停止工作,火花放电停止。与此同时Q1导通,BK维持绕组得电;此时由于C2两端电压通过一段时间的充电而升高,使Q6导通,这样一来C3两端的电压将通过Q6加到Q7的基极与发射极间,使Q7反偏而截止,Q7的截止使Q8也截止,BK的启动绕组失电,BK靠维持绕组继续维持阀门打开状态,从而达到低功耗的目的。
