三菱FX系列PLC以太网连接组态王,三菱PLC和组态王的以太网连接

作者:佚名    文章来源:网络整理    点击数:348    更新时间:2025/3/11

三菱FX1S/1N/2N/3S/3G/3GC/3U/3UC系列PLC、汇川PLC,与组态王软件以太网通讯。

工具/原料

  • 三菱FX系列PLC
  • 组态王6.55版本软件 KingView6.55
  • BCNet以太网通讯模块

方法/步骤

  1. 新建工程并打开工程。

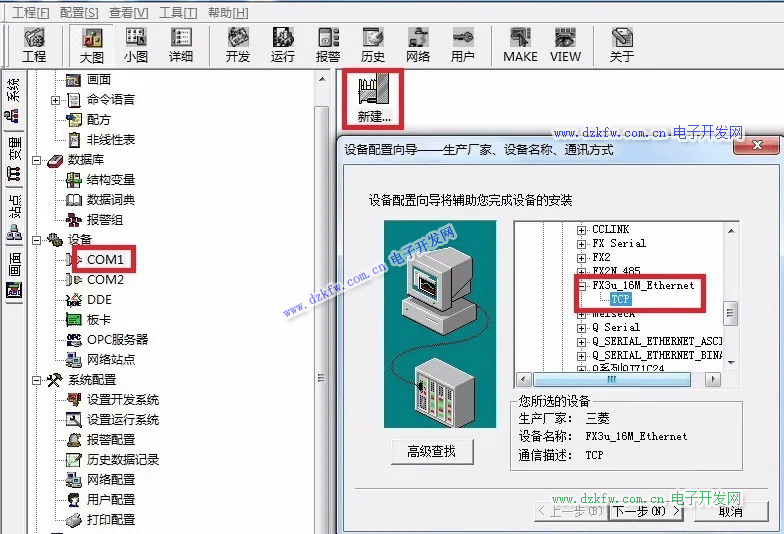

  2. 点击“COM1”,选择“新建”,在弹出的对话框的选择“FX3u_16M_Ethernet----TCP”,点击“下一步”。

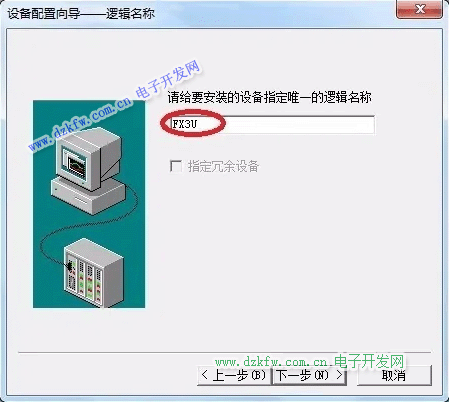

  3. 输入设备的逻辑名称,点击“下一步”。

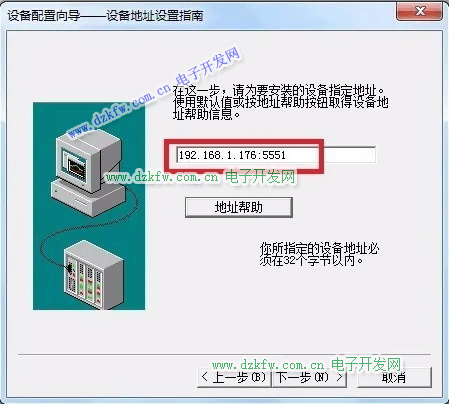

  4. 输入BCNet-FX的IP地址,以及PLC端口号5551。

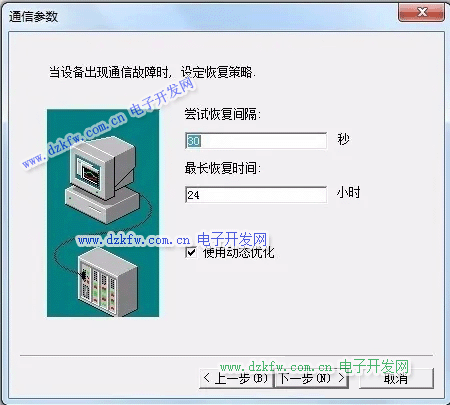

  5. 5.输入通信参数,默认即可,随后点击“完成”

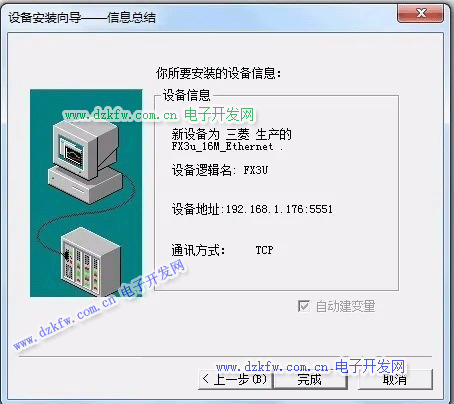

  6. 点击“完成”,完成通讯连接配置。



    END

注意事项

  • 组态王6.55的三菱FX以太网驱动,需要更新。
