如何在西门子S7-200SMART编程软件里面添加库文件指令?

作者:佚名    文章来源:网络    点击数:7893    更新时间:2023/8/6

在写程序的时候,发现有些程序结构是一样的,只是控制的I/O点不一样而已,这个时候,我们可以建立一个库指令,下次遇到相同情况,我们就不需要再去写,可以直接将建立的指令库调出来使用,更改一下输入输出就行,这样可以大大节省了我们编程的时间,方便快捷。那么,怎样在S7-200SMART里面建立程序库呢?下面我们以简单的起跑停程序来进行讲解演练。

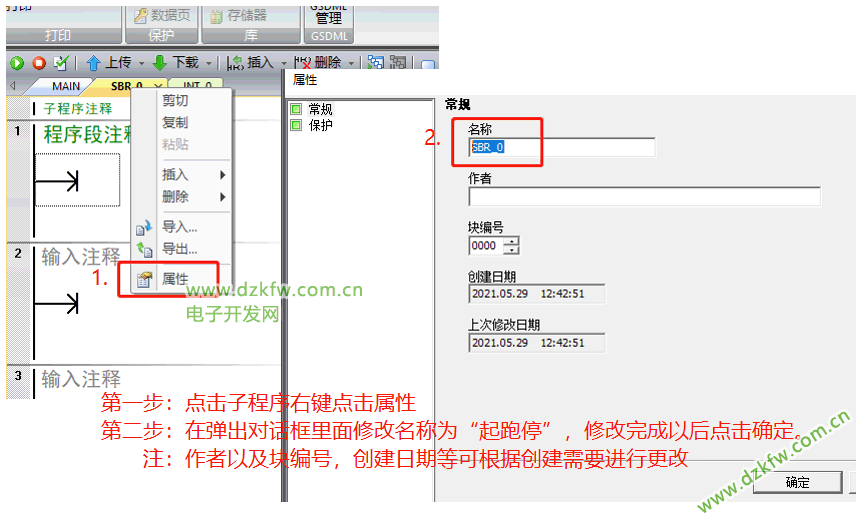

一.编写子程序在软件子程序下编写起跑停程序,输入输出用子程序局部变量(如果建立其他库指令,只需要将输入输出改成子程序里面的局部变量L就行,其他中间变量可以用M区或者V区的)具体操作如下:1. 先将子程序名称更改为“起跑停”,如图

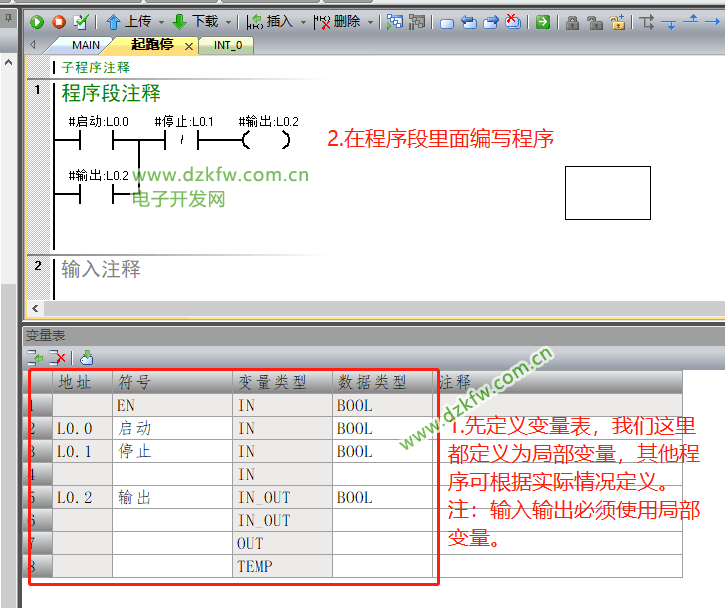

2. 编写程序,定义变量表,具体如下:

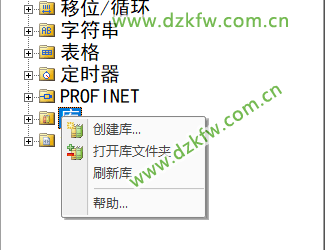

 二.创建库文件1. 在创建库文件之前,需要我们明确库文件的保存地址,查库文件保存地址步骤如下第一种方法:找到项目树里面“库”选项,鼠标右键,在弹出对话框里面点击打开库文件,显示的位置,即为库文件保存位置。

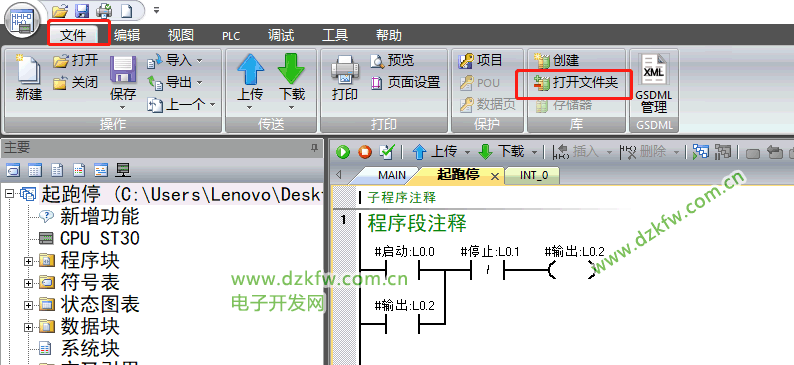

第二种方法:在文件选项下,点击打开文件夹,也可以找到库文件保存位置,如图:

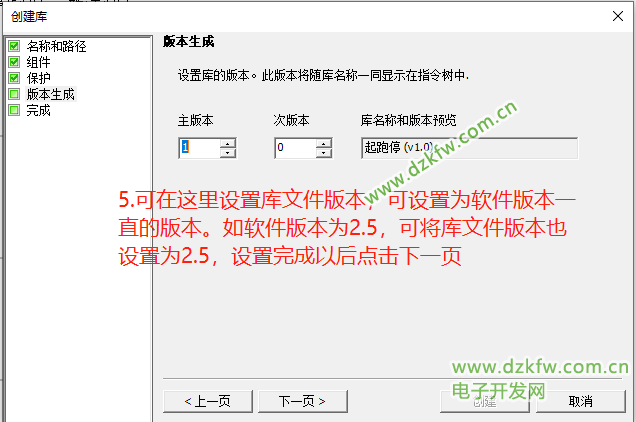

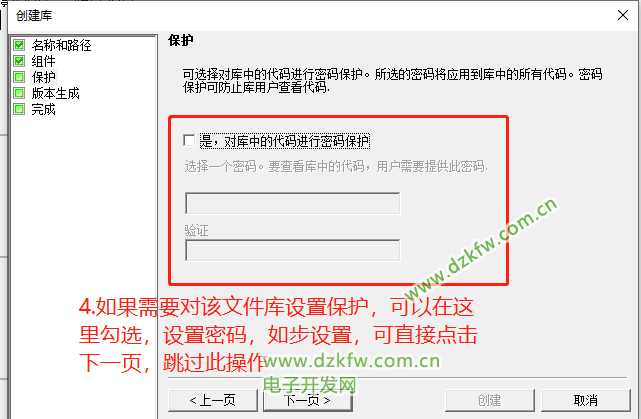

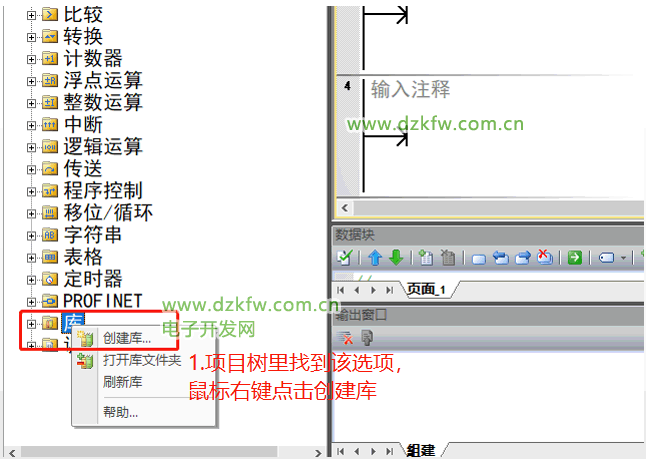

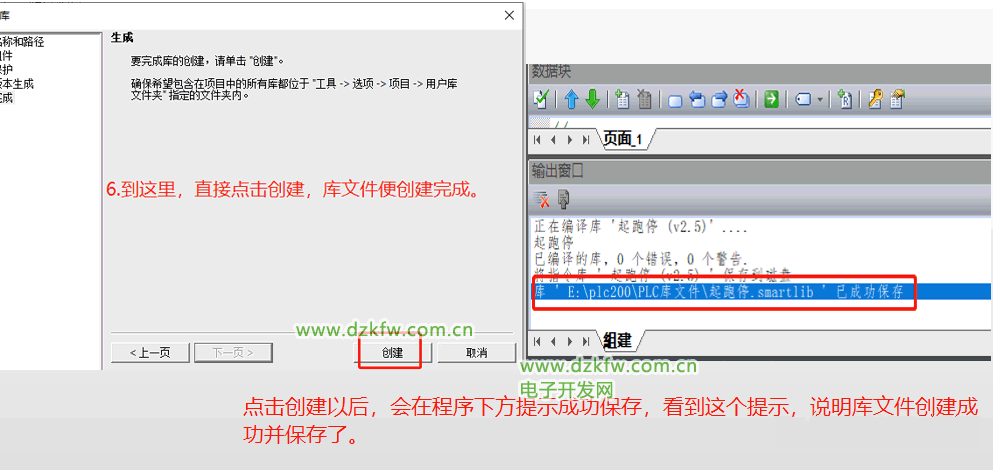

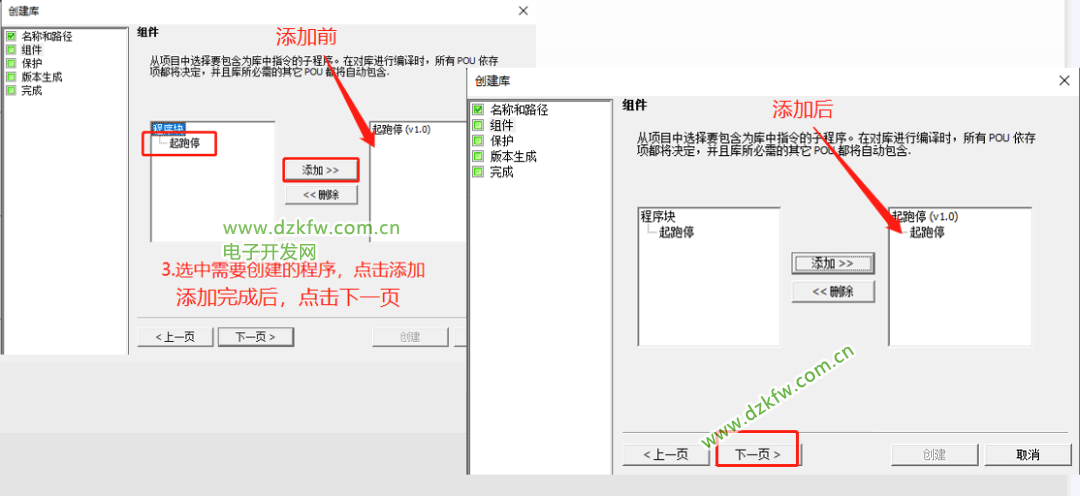

2. 创建立库文件创建库文件操作步骤如图:在项目树里找到库,鼠标右键,在弹出对话框点击创建库或者在文件选项下,点击创建也可以创建库文件

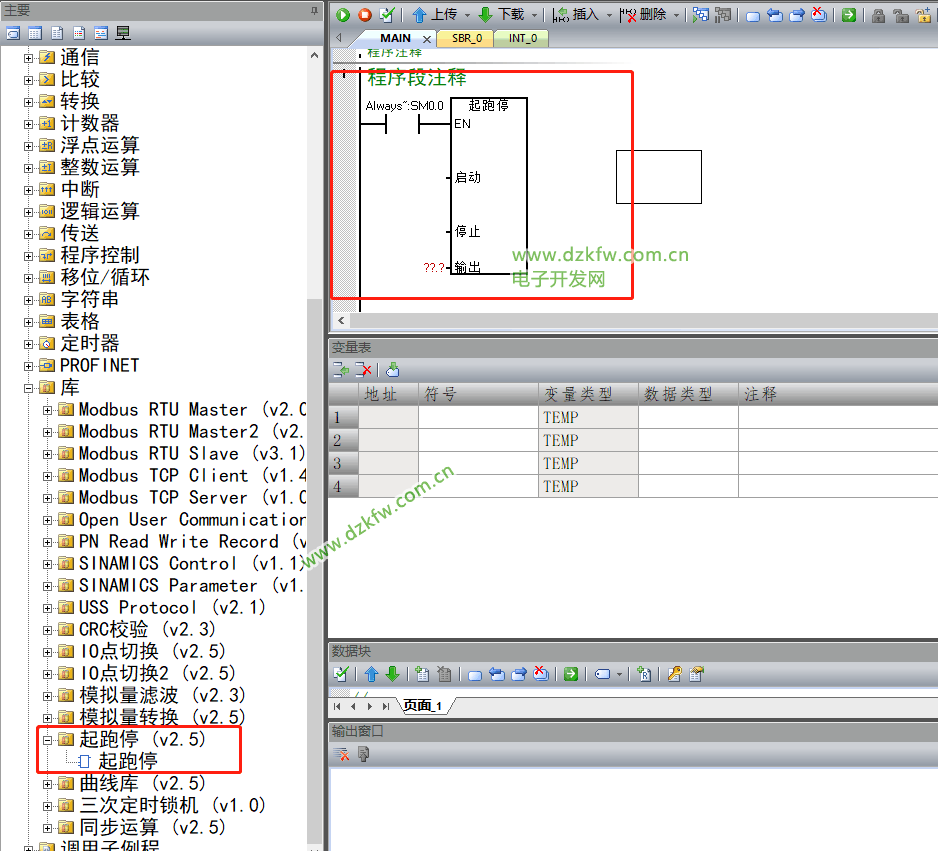

3,查看库文件及调用库文件在创建好库文件以后,将软件关掉,重新打开软件,找到项目树里面的库选项,展开,就可以看到新建的库文件指令,将其拖动到程序段中,就可以使用了。如图




这样,一个标准的库文件就创建好了,下次写程序如遇类型程序,可直接调用,方便快捷。
