1、生成功能块

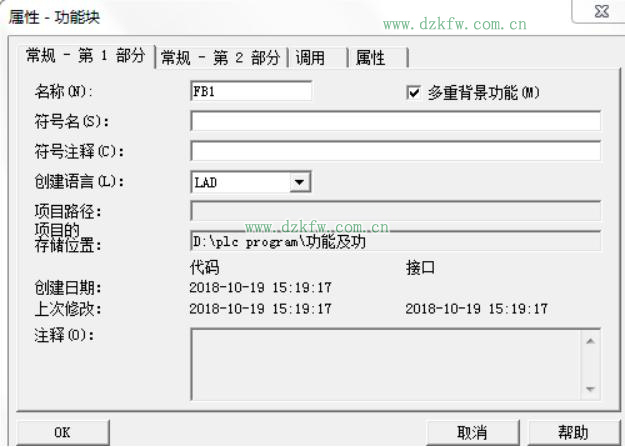

打开SIMATIC管理器执行【插入】-【S7块】-【功能块】如下图所示

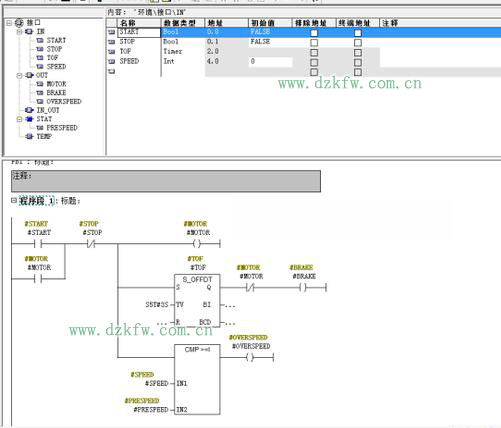

2、生成局部变量
要求：按下输入参数START启动，按下输入参数STOP后，TOF指定的断电延时定时器开始启动，输出参数BRAKE（制动）为1，经过设置时间后，停止制动。输入参数SPEED与静态变量PRESPEED比较，SPEED大于PRESPEED时，输出参数OVERSPEED为1。FB1变量声明表如下：

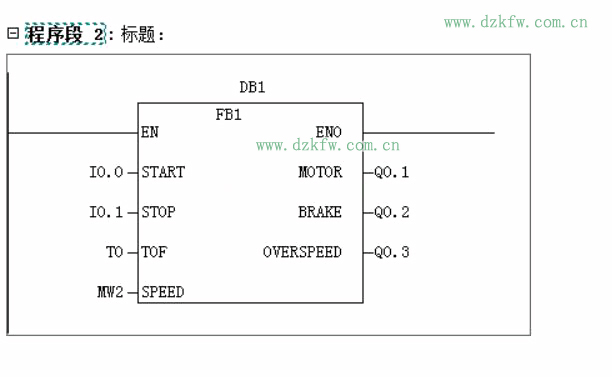

3、在OB1调用FB1

4、背景数据块

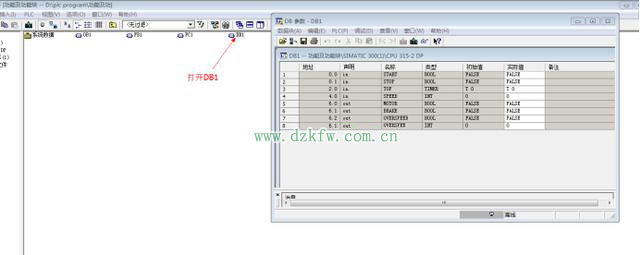

背景数据块中的变量就是其功能块中的局部变量，功能块的数据永久性的保存在它的背景数据块中如下。

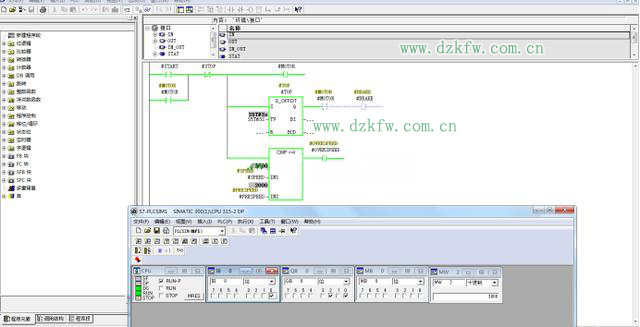

仿真如下
