用户自定义指令库

用户可以把自己编制程序集成到编程软件STEP7 Micro/WIN中。这样可以在编程时调用实现相同功能的库指令，而不必同时打开几个项目文件拷贝。指令库也可以方便地在多个编程计算机之间传递。

图1. 自定义库和西门子标准库以图标的颜色区分

定义库指令

一个已存在的程序项目只有子程序、中断程序可以被创建为指令库。中断程序只能随定义它的主程序、子程序集成到库中。

例如一个项目的的程序结构如下：

图1. 库指令的源项目程序

现欲将子程序My_SUB_a和My_SUB_b间为库指令，其中在My_SUB_b中定义了中断程序My_INT（将某中断事件号与中断服务程序My_INT连接起来——使用ATTACH指令）。

操作步骤：

第一步：在STEP7 Micro/WIN的File（文件）菜单中，选择Creat Library...（建立库）命令；或者用鼠标右键单击指令树的Libraries（指令库）分支，选择Creat Library...

图2. 在Libraries分支上单击鼠标右键

第二步：在Creat Library对话框中选择哪些子程序要集成为指令库

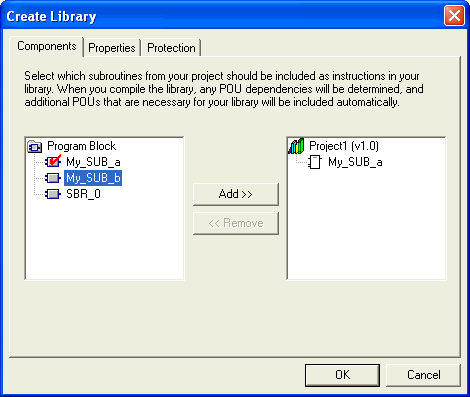

图3. 使用Add（添加）、Remove（删除）按钮选择要建立成为库指令的子程序

 如果定义中断的子程序被制作成库指令，则中断程序也自动集成进去，不必专门指定。

 注意：建议您为将建立为库的子程序、中断程序命名时不要采用 Micro/WIN 缺省的、或常见的库指令子程序名，如 SBR_x 等，以免将来调用时发生冲突。

第三步：在Properties（属性）标签中设置

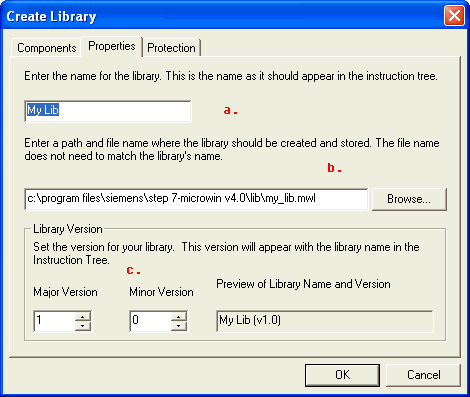

图4. 设置指令库属性

其中：

1. 指定指令库名称
2. 指定要生成的库文件的目录路径
3. 指定版本信息

第四步：在Protection（保护）标签中设置密码

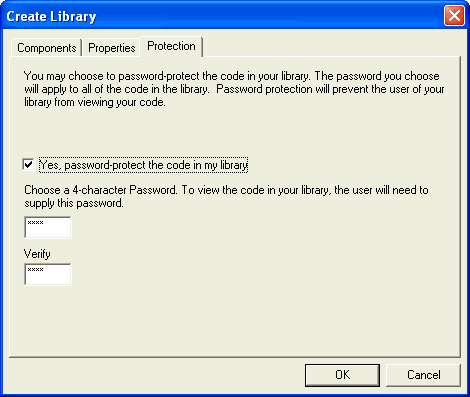

图5. 设置密码

密码设置是可选项。密码须输入两次以验证。保护后不知道密码的人不能查看库指令的程序

第五步：按OK按钮确定，输出指令库文件

图6. Micro/WIN的消息输出窗口显示指令库文件的详细信息

指令库文件扩展名为.mwl，缺省情况下存在Micro/WIN安装目录下的lib文件夹中。库文件可以作为单独的文件拷贝、移动。

添加指令库

 注意：添加自定义指令库，需要关闭编辑库指令的项目，新建立一个项目。如果要添加其他来源的库指令自然不需要如此。

第一步：在Micro/WIN的File（文件）菜单中选择Add/Remove Libraries...（添加/删除指令库）命令 ；或者在指令树的Libraries（指令库）分支上单击鼠标右键，选择Add/Remove Libraries...

图7. 选择添加/删除指令库命令

添加/删除对话框中将显示已经在本机的Micro/WIN中集成的用户自定义指令库。

图8. 已安装的库指令

第二步：按Add（添加）按钮，选择新定义的库文件路径。用户自定义库将自动添加到Micro/WIN指令树的Libraries分支下。

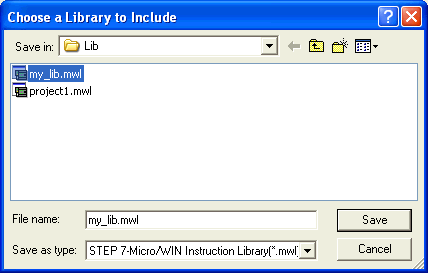

图9. 选择库文件

 缺省情况下，Micro/WIN到图8中的路径下寻找库指令文件。用户也可以指定其他路径。但要注意库文件应当保持在非移动的介质上，如果指定了一个可移动硬盘，则硬盘不在时会发生找不到库的错误。建议用户使用缺省设置。



删除库指令

第一步：选择添加/删除指令库命令

图10. 选择命令

第二步：选中须卸载的库所对应的库文件，按Remove（删除）按钮

图11. 选中要删除的库指令文件

调用用户定义指令库

指令库的使用方法与子程序基本一样。

常问问题

 如何编制一个用户自定义库，使之像西门子的库一样在调用时可以灵活分配库指令内存（V存储区）？

在编程时，凡用到V存储区地址处都使用“符号寻址”，为每个变量指定一个符号。然后按照上述方法生成自定义库。注意此时使用V存储区的绝对寻址，或者定义符号表有误，则不能正常生成库指令。
