LED数码管是由发光二极管构成的，亦称半导体数码管。 将条状发光二极管按照共阴极(负极)或共阳极(正极)的方法连接，组成“8”字，再把发光二极管另一电极作笔段电极，就构成了LED数码管。若按规定使某些笔段上的发光二极管发光，就能显示从0～9的…系列数字。同荧光数码管(VFD)、辉光数码管(NRT)相比，它具有：体积小、功耗低、耐震动、寿命长、亮度高、单色性好、发光响应的时间短，能与TTL、CMOS电路兼容等的数显器件。

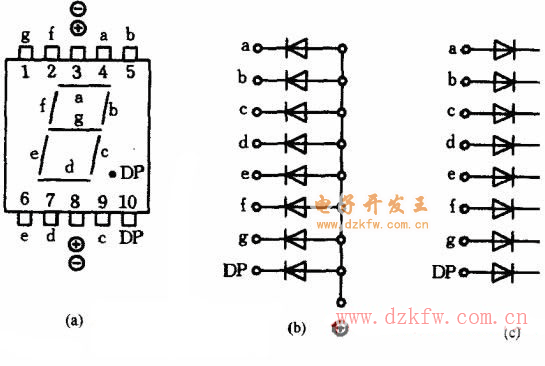

常见LED数码管的外形及内部结构如下图所示。

图中(b)属于共阳极结构，(c)采用共阴极结构。a～g是7个笔段电极，DP为小数点。另有一种字高为7.6mm的超小型LED数码管，管脚从左右两排引出，小数点则是独立的。

LED数码管的性能检测
LED数码管外观要求颜色均匀、无局部变色及无气泡等，在业余条件下可用干电池进一步检测。如下图所示。以共阴极数码管为例介绍检测方法。

将3 V干电池负极引出线固定接触在LED数码管的公共阴极上，电池正极引出线依次移动接触笔画的正极端。这一根引出线接触到某一笔画的正极端时，那一笔画就应显示出来。用这种简单的方法就可检测出数码管是否有断笔(某笔画不能显示)，连笔(某些笔画连在一起)，并且可相对比较出不同的笔画发光的强弱性能。若检测共阳极数码管，只需将电池正负极引出线对调一下，方法同上。
LED数码管每笔画工作电流I在5～10 mA之间，若电流过大会损坏数码管，因此必须加限流电阻，其阻值可按下式汁算：R=(Uo-U)/I，其中Uo为加在LED两端电压，U为LED数码管每笔画压降(约2 v)。

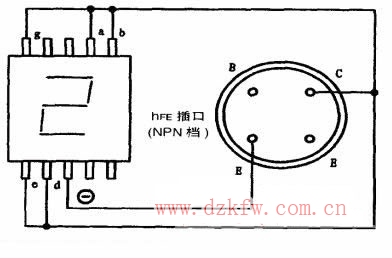

利用数字万用表的HFE插口能够方便地检查LED数码管的发光情况。选择NPN档时，C孔带正电，E孔带负电。例如检测LTS547R型共刚极LED数码管时，从E孔插入一根单股细导线，导线引出端接一极(第③脚与第⑧脚在内部连通，可任选一个作为-)；再从c孔引出一根导线依次接触各笔段。

若按上所示电路，将第④、⑤、①、⑥、⑦脚短路后再与c孔引出线接通，则显示数宇‘2”。把a～g段全部接c引线，就显示令亮笔段，构成数字“8”。

注意事项：

(1)检测时若发光暗淡，说明器件已老化，发光效率太低。如果显示的笔段残缺不全，说明数码管已局部损坏。
(2)对丁型号不明、又无管脚排列图的LED数码管，用数字万用表的hFE档可完成下述测试工作：①判定数码管的结构形式(共阴或共阳)；②识别管脚：⑧检测全亮笔段。预先可假定某个电极为公共极，然后根据笔段发光或不发光加以验证。当笔段电极接反或公共极判断错误时，该笔段就不能发光。
