会员注册红外线检测器主要用于判断红外遥控器是否正常工作,其电路如图所示。当红外光敏接收管VT1感受到红外遥控器发出的红外信号时,SM9100的②脚电位大于或等于0.7V,⑨脚会输出音频信号。该信号经VT2放大和T升压后,推动压电蜂鸣器HTD发出较大的音响,同时LED发光二极管也发光指示。C1及RP1为振荡器外接阻容元件,振荡频率可在0.1Hz~2kHz之间变化。

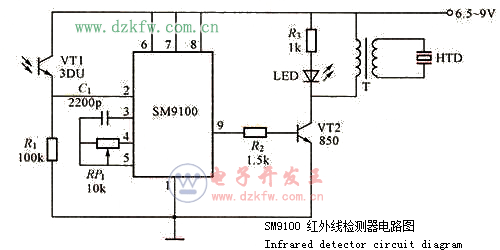

SM9100 红外线检测器电路图 Infrared detector circuit diagram
