声控报警电路,Voice alarm

关键字：声控电路图，9014三极管，可控硅

作者：潘建新

这种报警器通过报警的方式，能达到阻吓入室行窃者的目的，使家居平安。
　　一、工作原理

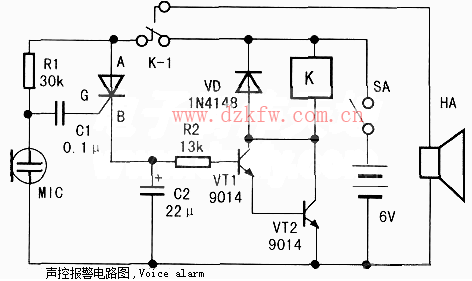

　　电路原理如下图所示。该电路由声控触发电路、定时电路、达林顿电路、控制执行电路组成。合上SA开关，由于VS单向可控硅G极处于临界触发状态。
　　VS可控硅不导通。当MIC驻极体电容话筒受到一定强度的声波冲击后，所产生的电流经C1电容、通过单向可控硅VS的G极，触发VS可控硅导通。正6V电源通过SA开关、K一1常闭触点经VS可控硅的A、K极接通C2电容，回到电源负端。形成一充电回路。VT1、VT2三极管基极得到正向偏置，VT1、VT2达林顿管导通，继电器K得电吸合。K-1常开触点接通HA高响度报警器。在K一1常闭触点断开的瞬间，可控硅VS截止，电容C2开始放电。定时一段时间后，随着定时电路里C2放电电流的逐渐减少，VT1、VT2集电极放大电流小于K的吸合电流时，继电器K无法维持吸合，继电器K绕组失电释放，K-1常开触点恢复常开状态，HA报警器停止报警。
　　二、元件选择
　　VS为MCRl00—6单向可控硅；MIC选用CRZ12—9型驻极体电容话筒(可选用旧电话机里的MIC)：K为6V小型继电器；HA为6～12V高响度蜂鸣器；电解电容耐压10V。

　　三、调试与使用
　　调试时，合上SA开关，用镊子碰一下VS的G极，继电器K应吸合，定时片刻继电器K应释放。接着对准驻极体话筒，用一般的力度敲击金属，HA蜂鸣器应报警，40s左右应停止(时间长短可通过R2、C2调节)。使用时固定在铁门上，为了避免外界声音干扰造成误动作，MIC驻极体话筒不要太贴近铁门,尽量降低声控灵敏度。多调试几次，直至满意为止。
