交流电和直流电给电容充电的原理

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-12-09

正是因为电容器隔直流,所以直流电才可以给电容充电。首先要明白电容的结构是什么,如下图,电容是由两个金属极板之间加绝缘介质,然后在极板上引出两个电极,这很形象的解释了电容的符号为什么是这个样子。下面我们来分别说下交流电和直流电给电容充电的原理。

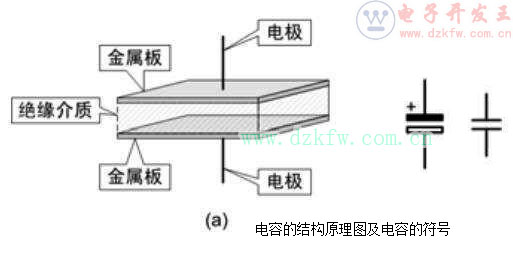

电容的结构原理图
直流给电容充电

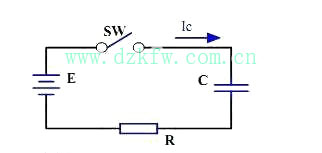

直流电给电容充电
如上图,当把开关SW闭合之后,电源E向电容充电,上面的极板带正电荷,下面的极板带负电荷,正负电荷相互吸引,就像两块磁铁相互吸引一样,随着电容两端的电压不断升高,两极板积累的正负电荷也在不断增加,直到电容两端电压等于电源电压,充电结束。假如我们把充满电的电容从电路中拿出来,极板上的电荷并不会马上消失,而是能够存储一段时间。
交流电给电容充电

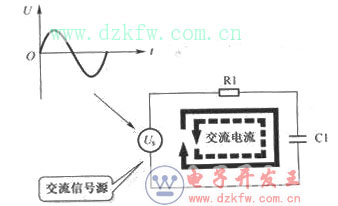

交流电给电容充电的原理
上面所说是直流电向电容充电的原理,正是因为直流电有一正一负的极性,所以才能够给电容充电,这就是电容为什么隔直流。如果充电电源为正弦交流电,如上图,交流电的极性是不断变化的,当交流电源施加在电容两端,在交流电的正半周时,电容两端的电压极性为上正下负,此时电容被正向充电;在交流电的负半周时,电容两端的电压极性为下正上负,电容被反向充电,这样一来,电容两个极板上的电荷始终不能积聚起来,也就不能形成充电,这也是电容为什么可以通交流的原因。
看到这里,相信你已经明白了电容为什么可以隔直流通交流,又为什么只有直流电才可以为电容充电的原因。
