电子元件之集成电路引脚识别方法图解

作者:佚名    文章来源:本站原创    点击数:12462    更新时间:2018-10-13

集成电路在电路图中都有明确的标注,并且分别标注了集成电路引脚的外围电路中的电子元器件及引脚的电压值(除集成电路引脚的空脚外,空脚只是画出来腾空而已)。 这里只需要了解集成电路引脚的一些排列方式方法,就可以在电路板上清楚的判断、识别集成电路的引脚的号,按照电路图中的标注的集成电路引脚的号来对号入座。

电子元件之集成电路引脚识别方法图解

集成电路按功能或结构的不同,它可以分为模拟IC和数字IC。模拟IC主要用来产生放大和处理各种模拟信号(模拟信号指信号的幅度随时间作周期性变化的信号)。数字IC主要用来处理放大各种数字信号(数字信号指信号的幅度与时间离散值为等幅)。

集成电路种类繁多,学问相当深不可测。这里只是简单的说一说。集成电路有小规模IC、中规模IC、大规模IC、超大规模IC。 下面本人就常用的集成电路双运放IC来说一下。请看下图所示。

集成电路引脚识别方法图解

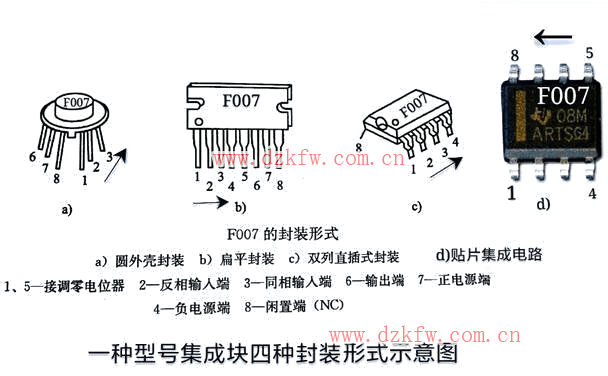

上图是一个同规格同型号的集成运算放大器的实物图,从它的图片中可以了解集成电路有四种封装形式。1、圆形金属壳封装,2、扁平塑料封装,3、双列直插式封装,4、贴片式双列封装。

下图是集成电路引脚的识别的图片。

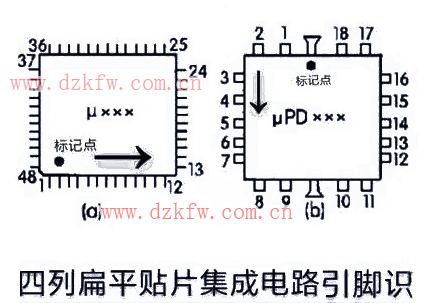

四列扁平贴片集成电路引脚的识别方法
在电路板上对于圆形封装的集成电路,在它的金属凸起位置开始,沿顺时针方向依次为1~2~3~……如上图(a)所示。单列直插式见图(b)所示,它有一个侧角,侧角下就是1脚,从左往右依次数脚即可。双列直插式,它有一个凹点为记号,凹点对应下的脚为1,依次往后数数即可。对于贴片式的集成块,它只是体积小一些,都有标记开始点,从标记点依次往后面排队数即可。

对于四面都有引脚的单片机芯片,也是一样从标记点往后顺一个方向依次数即可。

Tags:集成电路,电子元件
