晶体三极管常简称为三极管或晶体管。三极管是由两个PN结构成的一种半导体器件。

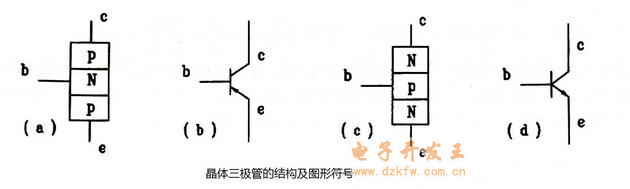

其构成有两种型号：一种是PNP型三极管，如下图(a)是PNP型三极管的结构图，(b)是它的图形符号，另一种是NPN型三极管，图(c)是它的结构图，(d)是它的图形符号。


三极管b、c、e三个电极中：b极成为基极，c极称为集电极，e极成为发射极。
为了使三极管具有放大作用，在制造时，常使基区厚度极薄，（几微米到十几微米）发射区较小，而且其掺入杂质的浓度比基区和集电区的杂质浓度大很多，便于电子扩散出来。另外，当三极管介入电路中时，一般将“c-b”结（发射结）结成正向工作状态（又称“正向偏置”或简称“正偏”）；而将“c-b”结（集电结）结成反向工作状态（又称“反向偏置”或“反偏”）。
