    由于LED用作照明灯具有节能、长寿命等优点，现在LED照明非常火热。由于LED需要的是低压直流电源．为了使用220V(或者110V)交流市电驱动LED。需要使用电源转换电路。普通常见的线性电源由于体积大、效率低等缺点，不适合用在这里，但是常用的开关电源需要设计变压器．设计制作过程比较复杂，不适合爱好者DIY。

    下面介绍的这个LED驱动电源电路非常简单．并且全部使用市场上便于购买的器件，非常适合爱好者自己动手制作。这个电源支持90V～265V的交流市电输入．输出恒流100mA．能够驱动4~5个串联的LED模组。

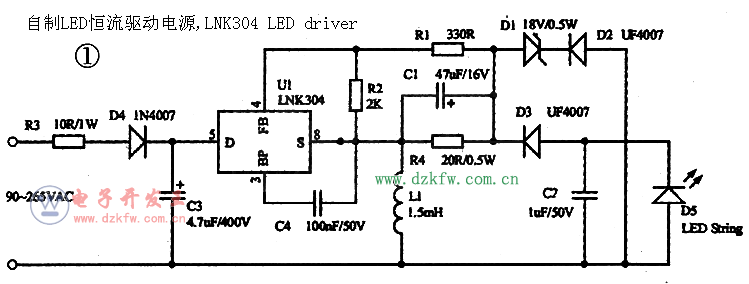

    图1是本次制作的电路原理图．使用了内部集成了开关管的LNK304这款芯片．电路拓扑为buck-boost结构。90V～265V交流市电经过D4整流、C5滤波后进人U1，U1内部有一个基准源，会在FB脚和S脚之间产生一个1.65V的基准电压．这个电压以及R12、R2和R4共同决定了输出的电流．具体的计算公式是：

  I=1.65x(R2+R1)／(R2xR4)

  按照图中的取值．输出电流在100mA左右。

    图中的C4是芯片滤波电容，C1滤除R4上的毛刺．C2为输出摅波电容。为了防止没有接LED的时候输出电压太高．D2和D1构成限压电路。空载时输出电压由D1的稳压值决定。

    制作可以在洞洞板上完成。其中R3是保险电阻．也可以用一只250W1A左右的保险丝代替。C3和C10是电解电容，C4和C2是陶瓷电容．特别是C2不能用电解电容，代替，否则会发热比较严重。D2和D5需要耐压500V以上的超快恢复二极管，可以代替的型号有HER107、MUR160等。L1用直径10mm左右的工字电感。

    制作完成的电路如图2所示（略）。制作完成后可以接上发光二极管测试。可以使用4～5个功率LED串联也可以使用五组(每组4～5个串联)普通的高亮度LED并联，每组电流约20mA。测试时不要直接接通220V市电。以免引起危险。可以将可调直流稳压电源调到30V左右，接在输．入端，如果LED能够正常发光并且电流为100mA左右时，就可以直接接通市电了。接市电的过程中特别要注意安全，因为整个电路是不隔离的．触摸到任何部分都可能导致触电。

    制作成功，这个可以用来做一个LED台灯．图3(略)给出的是实际工作的图片，点亮五颗1W的LED。
