水温传感器安装在发动机冷却水通道上，与发动机冷却水直接接触，将发动机冷却水温度转变为电压信号传递给发动机控制单元(ECU)。

水温传感器与ECU之间有两条连线，一条是电压信号线，另一条是接搭铁线。水温传感器内部是一个负温度系数的热敏电阻，低温条件下传感器电阻值大，信号电压高；温度升高，传感器阻值减小，信号电压降低。

水温传感器电阻值的检测，如图2-16所示，在盛有冷水的容器中，放入温度计，再将水温传感器下部放入水中，逐渐把水加热，测量不同温度下水温传感器的电阻值。对应着不同的温度，水温传感器有固定的对应电阻值（图2-17），对照汽车制造商提供的电阻值，若不符合，则应更换。

图2-16 水温传感器电阻值的检测

就车检测时，水温传感器的电阻值，应与发动机温度下对应的电阻值相同。

把水温传感器装在发动机上，对应着不同的水温，在接线端（图2-17的THW端），有对应的电压值。如丰田车THW与E2端在80℃时的标准电压为0.2V～1.0V。如果发动机THW与E2端子无电压(点火开关0N)，应检查有关部件。

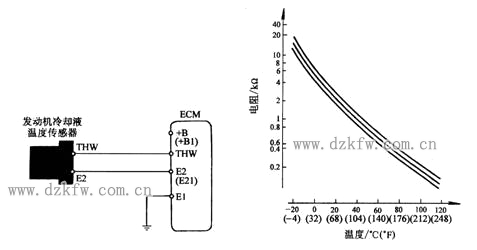

图2-17 水温传感器的接线及特性曲线(丰田)
