    目前单颗功率为1W、3W的白光LED很常见，特别在一些中高档的便携式强光手电筒中应用比较广泛。这类手电筒一般采用单节碱性电池或者镍氢可充电电池供电，所以体积非常小巧。

    大功率LED工作过程中会发热产生温升，而流过的电流会随着温度的升高而增大，过大的电流会严重影响LED的发光效率和使用寿命。所以，对功率LED不能采用恒压供电．而应该采用恒流驱动．例如1W的功率LED，一般要求350mA的恒定电流为其供电。如果想DIY一个大功率LED手电筒，制作一个恒流源就成了重点。

    恒流源分为线性恒流源和开关恒流源两种。线性恒流源的电路比较简单，易于制作，但它的效率低，不适合在电池供电系统中使用。另外一点就是，线性恒流源不能实现升压，所以当负载所需电压高于电源电压(例如单节碱性电池驱动功率LED)时，这种方式是无法使用的。开关型恒流源恰好弥补了线性恒流源的缺点，具有高效率、能实现升压与降压的优点．而唯一的不足就是电路相对复杂。

    这里介绍一款单颗1w功率LED驱动芯片--凌厉尔特公司的LT3490。经笔者试用，效果非常不错，很适合DIY手电筒。

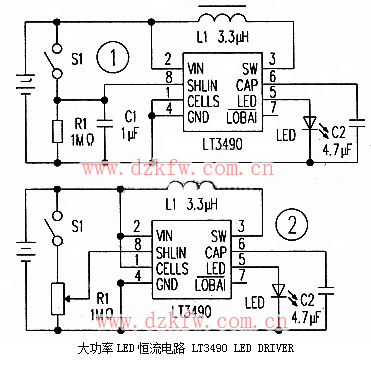

    LT3490是一款固定振荡频率(1.3MHz)的高效升压型LED驱动芯片，输入电压范围为1V～3.2V，输出恒定电流350mA。图1所示为LT3490的典型应用电路。电池为单节或两节镍氢电池或者单节碱性电池，此时电路输出恒定：350mA电流。图中只有四个外围器件，电路板可以采用热转印的方式制作成圆盘形状。特别需要注意的是电感L1的选择，LT3490内部的开关频率超过1MHz．为了减少磁芯损耗，L1的绕制应该使用高频磁芯；为了减少线圈的热损耗，L1的等效串联电阻(ESR)尽可能的小。另外，L1的饱和电流要大于线圈中峰值电流，这里要求L1的饱和电流在1A以上。

    LT3490的输出电流也可以通过一个分压电阻来调整，如图2的电路中，当第⑧脚上的电位0.2Vin
