电容器的基础知识

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-11-11

电容器篇Vol.1

电容器的基础知识

电容器与电阻、电感并称为三大被动元件,其年产量在世界范围内已达约2万亿个 。电容器中使用最广泛的是陶瓷电容器,同时,绝缘性和稳定性俱佳的薄膜电容器、以大容量著称的电解电容器等各类电容器,也凭借各自的优势与特点为人们所用。

电容器的原理与结构

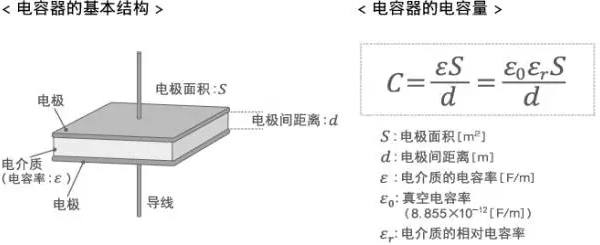

电容器的基本结构是间隔对置的2个电极(金属板)。施加直流电压(V)到2个电极上,电子瞬间聚集到其中一个电极上,该电极带负电,另一个电极则处于电子不足的状态,带正电。该状态在撤去直流电压后依旧存在。即,在2个电极之间蓄积了电荷(Q)。在电极间插入电介质(陶瓷、塑料薄膜等),通过电介质的极化,蓄积的电荷增加。表示电容器蓄积多少电荷的指标叫做电容量(C)(简称容量)。

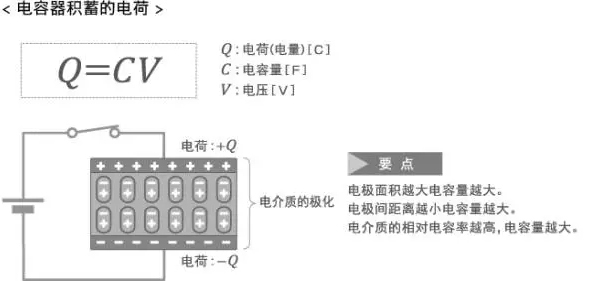

电容器的基本性质①

“积蓄电荷”

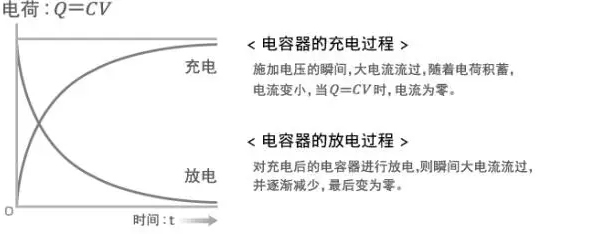

电容器也被称为蓄电器,顾名思义,就是通过采用大面积的电极构造以及高电容率的电介质,从而能够蓄积大量电荷。 接通电源施加直流电压,则电流瞬间流向导线,对电容器进行充电;当电极间的电位差与电源电压相等,则电流不再流动,充电结束。充放电过程如下图所示。

电容器的基本性质

“阻电流,通交流”

电容器的电极被电介质阻隔,施加直流电压后,在充电过程中电流瞬间流过导线,但不会流到电介质的内部。即,电容器具有阻断直流的性质。连接交流电源,则电极板周期性地反复进行充电与放电,电场方向也会相应地发生改变。虽然不是在绝缘体内部出现电子移动,但实际上与流过交流电流相同,因此可视为电容器使交流电流通过。相对于通常的电流(传导电流),我们将该电流称为位移电流。

电容器的基本性质③

“频率越高,电容量越大,交流电越容易通过”

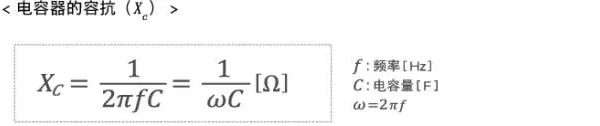

"阻直流,通交流"是电容器的基本性质。但并非所有交流电都一样通过,通过的阻碍由交流电的频率与电容器的电容量决定。该交流电通过阻碍叫做容抗(XC)。是电容器对交流电的阻抗,单位是欧姆[Ω]。电容器的容抗(XC)以如下公式表示。
