多功能LED台灯,LED table lamp

关键字：多功能LED台灯

    目前，市场上流行一种LED高亮度小台灯，其灯座是以各种塑料小动物等制作而成。笔者也出于一种好奇，购来一个以小狗为灯座的雅格牌LED小台灯，外观精美、设计新颖、巧妙。当对内置的小电瓶充电时，小狗的两只眼睛(用两个红色发光二极管)作指示，很逼真。小狗的两个鼻孔正好为DC3V输出；可供随身听、MP3等小电器用电。若将小台灯用于假山盆景，在夜间，灯光柔和，给人以山青水秀之感。该小台灯主要优点是：功耗小，充一次电。照明时间长达6小时，亮度高、体积小，照明时无须交流220V电源，移动性强。

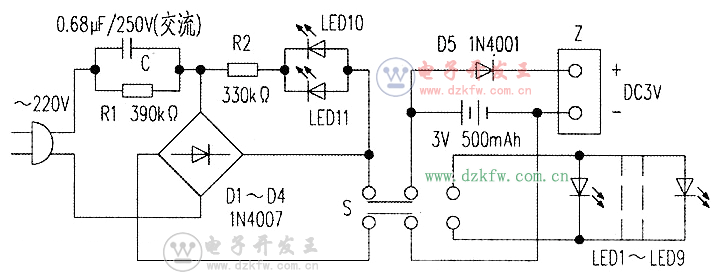

为了使电子爱好者对LED小台灯内部电路有些了解，笔者根据实物；特画出电原理图，如附图所示。该电路工作原理十分简单，简述如下：220V交流通过电容C限流降压再由二极管D1~D4整流后，通过开关S(位置打在左边)对+3V可充电池充电。电池充满后，将开关拨向右边，即可使高亮LED因点亮作台灯用。电池+3V还可通过插座z输出，作其他用途，但应注意二极管D5有管压降(接外负载时)。图中：LED10、LED11可作充电指示。
