浅析三极管的三个工作状态是怎样的?MOS管,MOS三个极怎么判断?

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-11-12

  电子元件基础之三极管静态工作点

  我们都知道,三极管的工作状态有三个,截止区,放大区,饱和区。那么三极管工作在什么工作状态是由什么决定的呢?是由基极电流(Ib)来决定的,和其他因素完全没有关系。

  如果Ib = 0,则三极管工作在截止区。

  如果0 《 Ib &TImes;β《饱和电流,则三极管工作在放大区。

  如果 饱和电流

  虽然说三极管的工作状态是由基极电流决定的,但是能够影响基极电流的因素就有几个,其中最重要的就是静态工作点。

  在放大电路中,当有信号输入时,交流量与直流量共存。那什么是三极管的静态工作点呢?三极管静态工作点就是输入信号为零时,电路处于直流工作状态,这些电流、电压的数值可用BJT 特性曲线上一个确定的点表示,该点习惯上称为静态工作点Q。用我们的大俗话就是三极管处于静态工作状态的时候的基极电流。就是当没有交流信号输入到基极的时候,三极管的基极电流。

  静态工作点是怎样影响三极管的呢? 静态工作点直接就会影响三极管的基极电流, 从而影响三极管工作在什么区域。 如果静态工作点靠近饱和区, 那么就很有可能部分的交流信号进入饱和区,没有进行放大, 造成饱和失真。 如果静态工作点靠近截止区, 那么也很有可能有部分的交流信号进入截止区, 造成截止失真。

  那什么因素会影响静态工作点呢? 影响静态工作点的因素有很多, 最突出的两个就是偏置电阻和温度。 如果偏置电阻过大, 那么造成基极电流较小, 静态工作点比较靠近截止区。 如果偏置电阻过小,那么造成基极电流较大, 静态工作点比较靠近饱和区。 所以偏置电阻的选择很重要, 另外的一个重要因素是温度。 大家都知道, 温度的升高会造成半导体器件的导电性能增强, 对于三极管来讲, 就是放大倍数的增加。 所以也就产生了,很多种的抑制静态工作点漂移的电路了。

  电子元件基础—MOS管

  平时在实验室常用的器件还是三极管相对较多,对MOS管用得甚少,今年11月份雨滴科技有限公司寄来了六套STM32 DEMO_V1.2评估板,板子上面就有几颗MOS管,为了更好认识MOS管,在课本和网上查了许多资料,现在整理出来给大家分享。

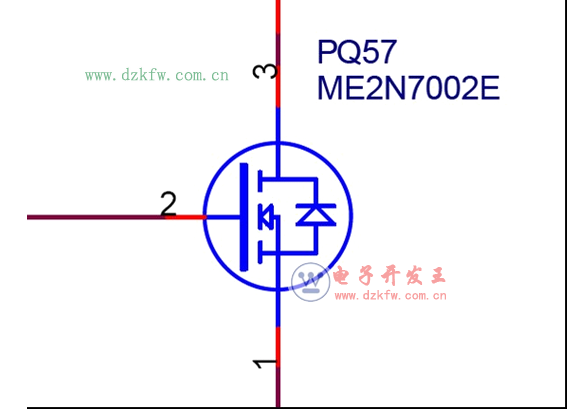

  由于水平有限在这儿我们只谈应用不谈原理。我们知道MOS管有P沟道和N沟道之分,给出一个MOS的电路符号,你是怎么判断它是N沟道,还是P沟道?下面我们就来看图1这颗MOS管电路符号。



浅析三极管的三个工作状态是怎样的?

  图1

  请问:哪个脚是S(源极)、哪个脚是G(栅极)哪个脚是D(漏极)?D和S,是N沟道还是P沟道MOS?1脚和3脚之间存在一个二极管,这个二极管有什么作用?如果接入电路,一般哪个接输入哪个接输出?

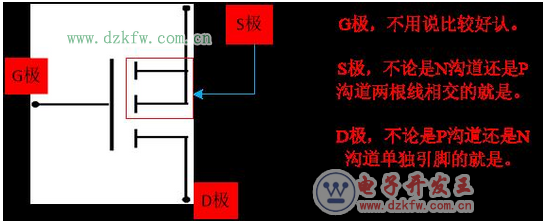

  MOS三个极怎么判断



浅析三极管的三个工作状态是怎样的?

  图2

  它们是N沟道还是P沟道



浅析三极管的三个工作状态是怎样的?

  图3
