小型三挡风扇,单个三极管组成的5V风扇驱动电路

作者:佚名    文章来源:本站原创    点击数:2901    更新时间:2018-07-07

小型三挡风扇,单个三极管组成的5V风扇驱动电路,可以作为电池风扇的电路图

图3所示的电路采用一个PNP三极管来控制风扇的三个速度:停转、中速和高速。当温度低于两个极限设置时,Out1和Out2都变高。Q1的基极没有电流流过,因此它关闭且风扇电压为0V。 当温度超过极限值1时,Out1驱动变低且电阻分配器R1/R2将Q1基极的电压设为1.8V。因基极电压为Vbe,发射极电压将比Vbe高0.7V,从而使风扇电压为2.5V(满幅电压的50%)。 当Out2变低时,它将Q1基极拉低到地电平,基极电流受到IC输出最大吸收能力的限制,典型值为6-8mA@Vol=0.4V。由于基极电流有限,Q1的增益应大于100以确保最小电压降及强大的三极管驱动能力。输出器件和Q1之间的电压降将最大风扇电压限制为4.1V(满幅电压的82%)。

小型三挡风扇,单个三极管组成的5V风扇驱动电路

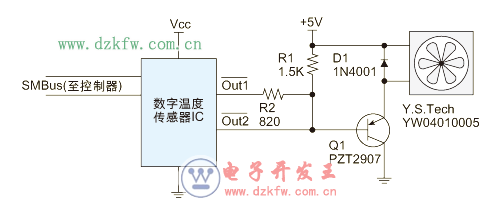

图3:单个三极管实现5V风扇驱动。


Tags:三极管,风扇驱动,电路图,电池风扇
