在一些电路中相信大家都见过长着几个脚的小元件，其中有一种叫8050三极管，今天我们来了看看8050三极管引脚图，8050三极管参数情况：

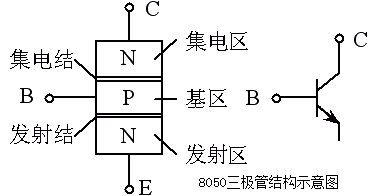

　　8050三极管是什么?

　　8050三极管是非常常见的NPN型晶体三极管，在各种放大电路中经常看到它，应用范围很广，主要用于高频放大。也可用作开关电路。

　　8050三极管引脚图：

8050三极管（TO-92封装）引脚图

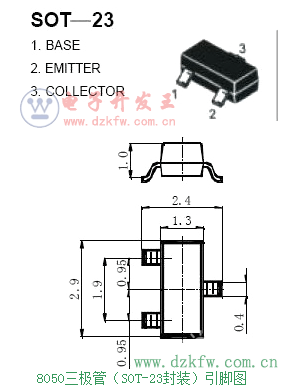

8050三极管（SOT-23封装）引脚图



8050三极管电路图

　　8050三极管参数：

　　类型:开关型;

　　极性:NPN;

　　材料:硅;

　　最大集电极电流(A):0.5 A;

　　直流电增益:10 to 60;

　　功耗:625 mW;

　　最大集电极-发射极电压(VCEO):25;[1]

　　特征频率:150 MHz

　　PE8050 硅 NPN 30V 1.5A 1.1W

　　3DG8050 硅 NPN 25V 1.5A FT=190 *K

　　2SC8050 硅 NPN 25V 1.5A FT=190 *K

　　MC8050 硅 NPN 25V 700mA 200mW 150MHz

　　CS8050 硅 NPN 25V 1.5A FT=190 *K

　　s8050三极管参数

　　参数：耗散功率0.625W(贴片：0.3W)

　　集电极电流0.5A

　　集电极--基极电压40V

　　集电极--发射极击穿电压25V集

　　电极-发射极饱和电压 0.6V

　　特征频率fT 最小150MHZ 典型值产家的目录没给出

　　引脚排列为EBC或ECB 838电子

　　按三极管后缀号分为 B C D档 贴片为 L H档

　　放大倍数B85-160 C120-200 D160-300 L100-200 H200-350

　　ss8050三极管参数

　　耗散功率0.625W(贴片：0.3W)

　　集电极电流0.5A

　　集电极--基极电压40V

　　集电极--发射极击穿电压25V

　　集电极-发射极饱和电压 0.6V

　　特征频率fT 最小150MH

　　按三极管后缀号分为 B C D档 贴片为 L H档

　　放大倍数B85-160 C120-200 D160-300 L100-200 H200-350

　　管脚排列顺序：E,B,C
