三个脚的二极管接线图分析 详解三脚稳压二极管与三极管区别

作者:佚名    文章来源:本站原创    点击数:6254    更新时间:2018-11-16

本文主要是关于三脚二极管的介绍,并探究了这种二极管与普通三极管的区别。

二极管

二极管,(英语:Diode),电子元件当中,一种具有两个电极的装置,只允许电流由单一方向流过,许多的使用是应用其整流的功能。而变容二极管(Varicap Diode)则用来当作电子式的可调电容器。大部分二极管所具备的电流方向性我们通常称之为“整流(Rectifying)”功能。二极管最普遍的功能就是只允许电流由单一方向通过(称为顺向偏压),反向时阻断 (称为逆向偏压)。因此,二极管可以想成电子版的逆止阀。

早期的真空电子二极管;它是一种能够单向传导电流的电子器件。在半导体二极管内部有一个PN结两个引线端子,这种电子器件按照外加电压的方向,具备单向电流的传导性。一般来讲,晶体二极管是一个由p型半导体和n型半导体烧结形成的p-n结界面。在其界面的两侧形成空间电荷层,构成自建电场。当外加电压等于零时,由于p-n 结两边载流子的浓度差引起扩散电流和由自建电场引起的漂移电流相等而处于电平衡状态,这也是常态下的二极管特性。

早期的二极管包含“猫须晶体("Cat's Whisker" Crystals)”以及真空管(英国称为“热游离阀(Thermionic Valves)”)。现今最普遍的二极管大多是使用半导体材料如硅或锗。

作用

二极管是最常用的电子元件之一,它最大的特性就是单向导电,也就是电流只可以从二极管的一个方向流过,二极管的作用有整流电路,检波电路,稳压电路,各种调制电路,主要都是由二极管来构成的,其原理都很简单,正是由于二极管等元件的发明,才有我们现 在丰富多彩的电子信息世界的诞生,既然二极管的作用这么大那么我们应该如何去检测这个元件呢,其实很简单只要用万用表打到电阻档测量一下反向电阻如果很小就说明这个二极管是坏的,反向电阻如果很大这就说明这个二极管是好的。对于这样的基础元件我们应牢牢掌握住他的作用原理以及基本电路,这样才能为以后的电子技术学习打下良好的基础。

工作原理

晶体二极管为一个由p型半导体和n型半导体形成的pn结,在其界面处两侧形成空间电荷层,并建有自建电场。当不存在外加电压时,由于pn结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。当外界有正向电压偏置时,外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。当外界有反向电压偏置时,外界电场和自建电场进一步加强,形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。当外加的反向电压高到一定程度时,pn结空间电荷层中的电场强度达到临界值产生载流子的倍增过程,产生大量电子空穴对,产生了数值很大的反向击穿电流,称为二极管的击穿现象。pn结的反向击穿有齐纳击穿和雪崩击穿之分。

三个脚的二极管接线图 详解三脚稳压二极管与三极管区别

三个脚的二极管接线图

三个引脚的是个半桥,内部有二个二极管,可以并联、可以做桥接。

快恢复二极管(简称FRD)是一种具有开关特性好、反向恢复时间短特点的半导体二极管,主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中,作为高频整流二极管、续流二极管或阻尼二极管使用。 快恢复二极管的内部结构与普通PN结二极管不同,它属于PIN结型二极管,即在P型硅材料与N型硅材料中间增加了基区I,构成PIN硅片。因基区很薄,反向恢复电荷很小,所以快恢复二极管的反向恢复时间较短,正向压降较低,反向击穿电压(耐压值)较高。

3脚双色发光二极管可以发出3种颜色的光,除了单独的2种本色光一外,还有一种合成色光。它的合成原理是加色法,根据红,蓝,绿这3种基本色彩,这3种色彩的混合比例不同,可以合成出自然界中的所有光谱。彩色电视机的显象管的色彩就是这3种基本色混合出来的。

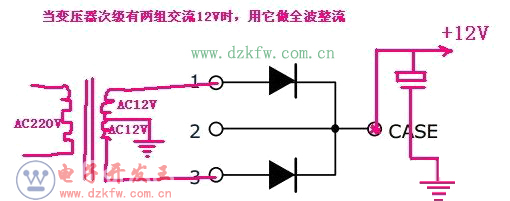

当变压器次级有双绕组时,可用它做标准的全波整流器,如图:

三个脚的二极管接线图 详解三脚稳压二极管与三极管区别

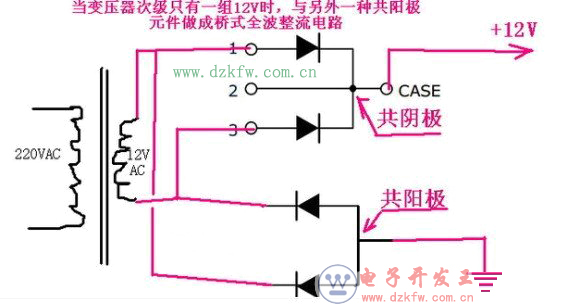

当变压器次级只有单绕组时,可用它配合另一种“共阳极整流二极管”的“半桥”,

做“桥式全波整流器”,如图:

三个脚的二极管接线图 详解三脚稳压二极管与三极管区别

详解三脚稳压二极管与三极管区别

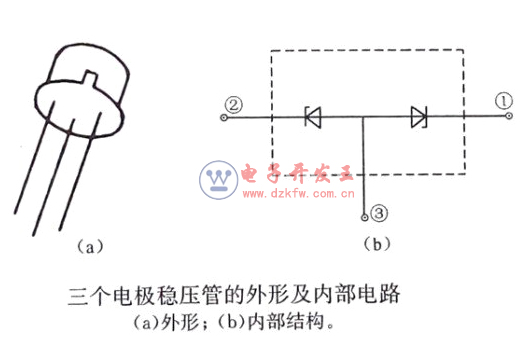

稳压二极管里面也有三个电极的,如2DW7稳压二极管,外形很像三极管,如下图所示:

三个脚的二极管接线图 详解三脚稳压二极管与三极管区别

从内部结构图可见,这种稳压二极管实际上是由两只封装在一体的稳压二极管组成的。采用这种结构的目的是为了使两只稳压管的温度系数相互抵消。同时,两只管子的性能做的比较对称,提高了其稳定性能。这种类型的稳压二极管具有对称性这个一个特点,可以很方便地将其鉴别出来,具体的方法是:

将万用表首先置于Rx10或Rx100挡,黑表笔按管子的任意一个电极,用红表笔依次接触其余的两个电极,如果所测得的电阻值均为几百欧且比较对称,则可初步断定被测管为稳压二极管,而且黑表笔所接的为中心引脚○3。然后再将万用表置于Rx10k挡,红表笔接○3脚,黑表笔依次接触其余两个电极,若阻值都为很小而且比较对称,可进一步证明该管为稳压二极管。反之,若用Rx10挡或Rx100挡测出○1、○2脚对○3脚虽然有比较小的的正向电阻,但很不对称,而且Rx10k挡复测时也无击穿(阻值变小)的现象,则说明被测管为三极管。需要注意的是,由于有些三极管发射结的反向击穿电压比较低,一般不允许用Rx10k挡进行测量。否则,容易将管子击穿,因此,如果用Rx10或Rx100挡已基本能鉴别出被测管为三极管时,则不必再用Rx10k挡进行复测,以免将管子损坏。

结语

关于三个脚的二极管的相关介绍就到这了,希望本文能对你有所帮助。
