三极管偏置电压计算器 | 三极管偏置电压计算在线工具

偏置电压是指晶体管放大电路中使晶体管处于放大状态时，基极-射极之间、集电极-基极之间应该设置的电压。因为要使晶体管处于放大状态，其基极-射极之间的pn结应该正偏，集电极-基极之间的pn应该反偏。

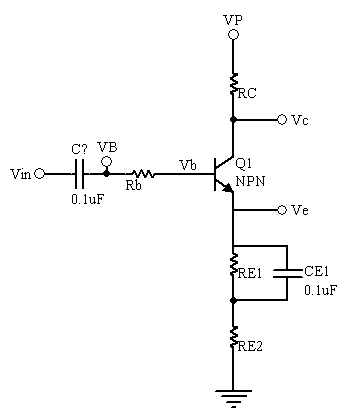

晶体管偏置电阻系列

相应类型
R_B (Base resistor)基极电阻	(KΩ)
V_B (Bias Voltage)基极偏压	(V)
R1 上拉电阻	(KΩ)
R2 下拉电阻	(KΩ)
R_C (Collector resistor)集电极电阻	(KΩ)
R_E1 (Emitter resistor 1)发射极电阻	(KΩ)
R_E2 (Emitter resistor 2)发射极电阻	(KΩ)
VP (Supply Voltage)电源电压	(V)
Beta (DC Current Gain)直流电流增益
V_BE(Base to emitter drop)基地发射下拉	(V)
R_s (Source Resistance): 信号源电阻	(Ω)
R_L (Load resistor)负载电阻	(Ω)
f_T（电流增益带宽）: 可选	(MHz)
C_CB 集电极-基极电容（可选）	(pF)
C_BE 基极-发射极电容（可选）	(pF)

Vc (Collector Voltage)集电极电压	(V)
Ve (Emitter Voltage)发射极电压	(V)
Vb (Base Voltage)基极电压	(V)
Ic (Collector Voltage) 集电极电流	(mA)
Ib (Base Voltage) 基极电流	(mA)
g_m(Transconductance)跨导
r_π (晶体管输入电阻，在低频率)
	饱和
	截止区
CE共发射极）配置参数
A (放大器的电压增益)
C_MCE (Miller Capacitance米勒电容)	(pF)
BW_CE (BW)	(MHz)
CC （共集电极）配置参数
A (放大器的电压增益)
R_in	(KΩ)
BW_CC (BW)	(MHz)
