用NE555构成的双路输出正脉冲单稳态电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-11-13

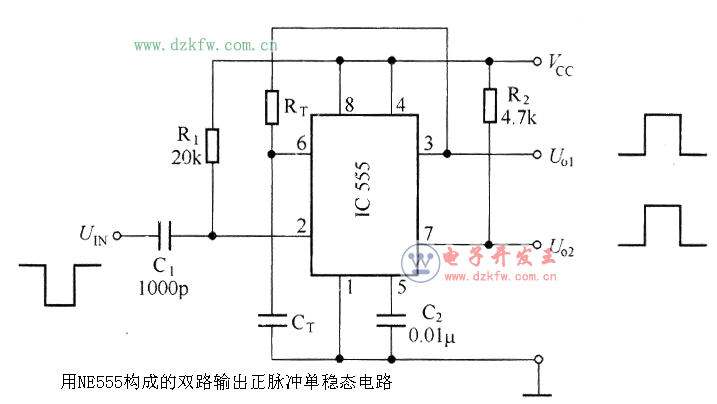

  双路输出正脉冲的单稳态电路如下图所示。在该电路中,将内部放电开关电路也作为一路输出,形成两个输出端,可产生暂稳态脉宽  的正脉冲。电路恢复到稳态时,电容CT不再通过内部电路放电,而是由RT放电,因此恢复时间等于暂稳态脉宽。

用NE555构成的双路输出正脉冲单稳态电路图
