具有保护功能的延时渐亮灯,Delay lamp

关键字：延时灯电路图，延时电路

作者：刘文昆

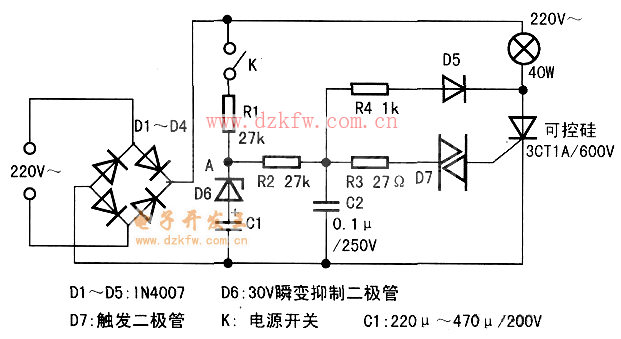

延时渐亮灯的电路如下图所示。
　　电路的右半部有单相可控硅3CT1A/600V触发二极管D7和辅助电路R3、R2、C2、R1组成。当C2充电电压达到D7的触发电压35V时，D7击穿产生触发脉冲，使可控硅导通，白炽灯有电流通过。这部分电路是典型的可控硅调压电路。
　　由R1、C1组成的时常数为10～20s的充电电路使得由C2通过R2的电流随C2上的电压上升而增大，从而使C2达到D7的触发电压的时间就会从8ms逐渐减少到1ms，从而使通过白枳灯的电压导通角由30。逐渐增大到165。这个过程大约10s，白枳灯在这个过程中逐渐点亮。C2的值越大，延迟时间越长，R4、D5保障每当可控硅导通时C2放电到2V时，可控硅电压过零关断后，C2重新开始充电。D6的作用是保障下图所示电路中A点电压在低于30V时不给C1充电，以避免白枳灯开始通电等待时间过长。

　　当断开电源开关K后，由C1通过R2给C2充电，使得可控硅还能导通，随着C1电压的逐渐下降，可控硅导通角逐渐减小，白枳灯亮度随之逐渐变暗，直至关断。
　　白枳灯的功率为25W～40W之间，如果功率是60W～100W，可控硅应换成(2A～3A)/600V的。
　　上述电路也可以供节能灯使用，但须做如下改动：
　　R1由27k增至47k。R2由27k增至67k。D6由30V瞬变抑制二极管改为68V瞬变抑制二极管，C1改为470u一680u／200V。
　　经过上述的改动，此时的电路相当于节能灯的电压由交流120V逐渐升到220V，它的亮度就会从20％增至100％。
