一、滚筒式洗衣机洗涤系统的结构

滚筒式洗衣机的洗涤系统与波轮式洗衣机的洗涤系统有所区别。滚筒式洗衣机的洗涤系统主要由洗衣桶、电动机以及传动带等构成。





特别提醒：

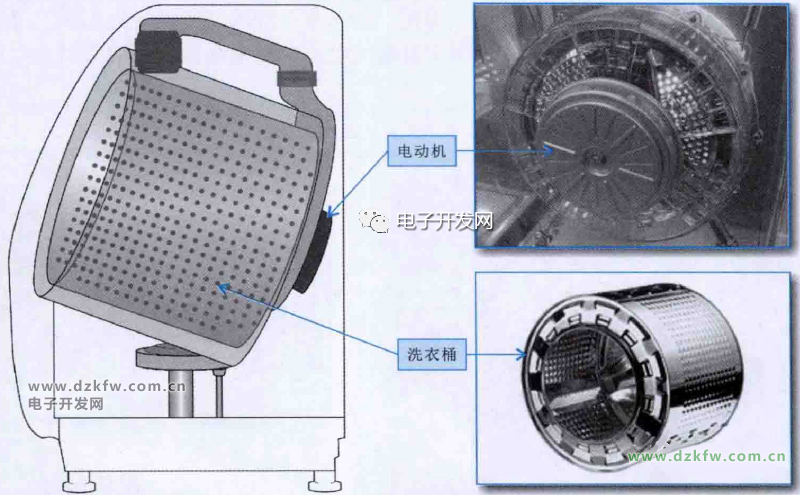

随着电子技术的发展，新型滾筒式洗衣机逐渐淘汰了由帯轮和传动帯带动洗衣桶的动力传动方式，而采用电动机直接带动洗衣桶运转的动力传动方式.采用该方式可降低滾筒式洗衣机在运转过程中产生的噪声，也可降低帯轮和传动帯在运转过程中的摩擦损耗. 増加滚筒式洗衣机的使用寿命。下图为新型滾筒式洗衣机的洗涤系统.



1、洗衣桶

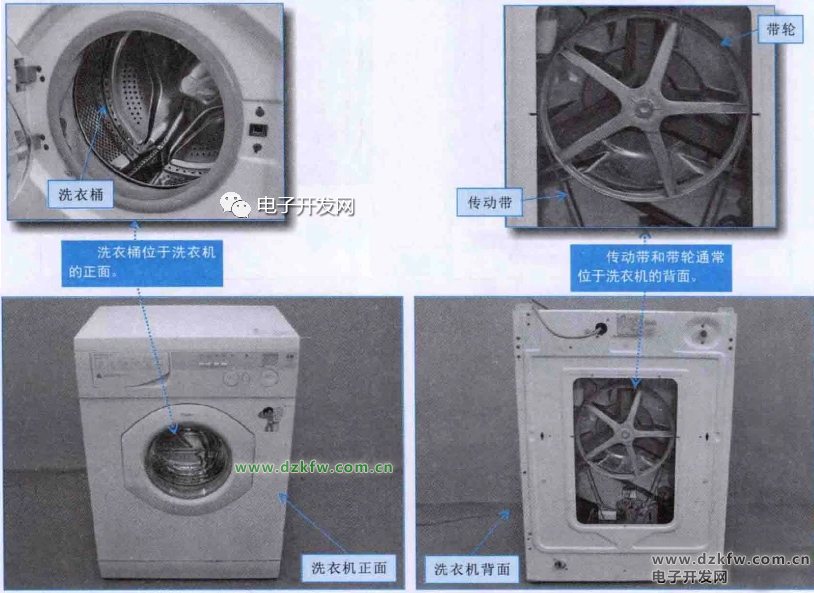

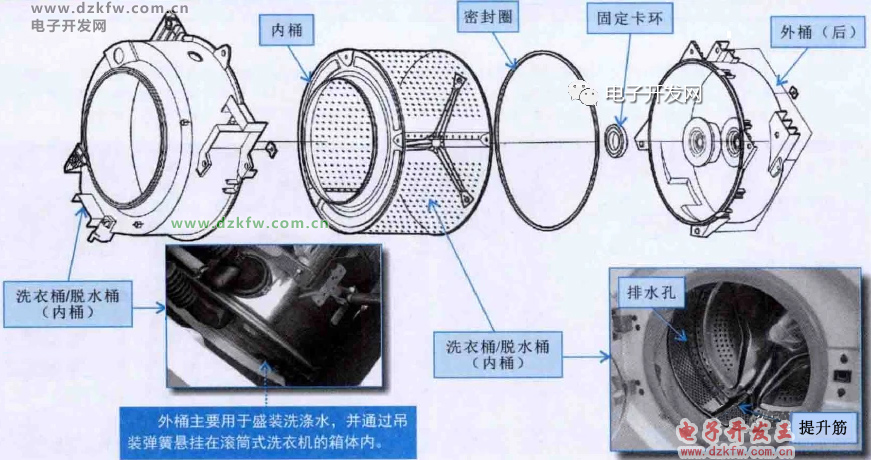

滚筒式洗衣机中的洗衣桶主要分为盛水桶（外桶）和洗衣桶/脱水桶（内桶）两部分。这两部分主要通过密封圈和固定卡环进行固定，以确保洗衣机在工作过程中可靠地工作。



2、电动机

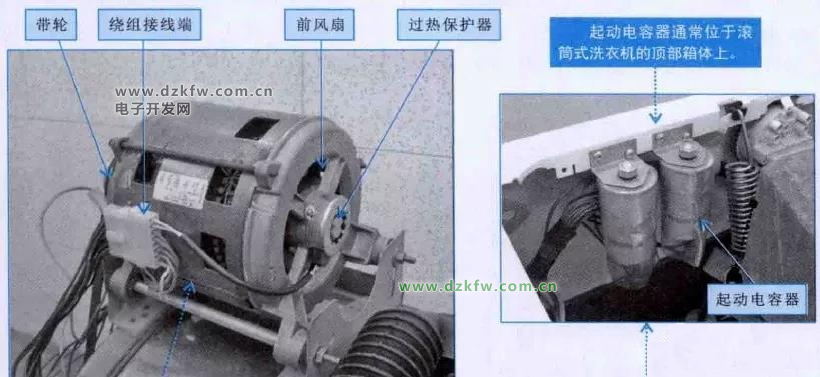

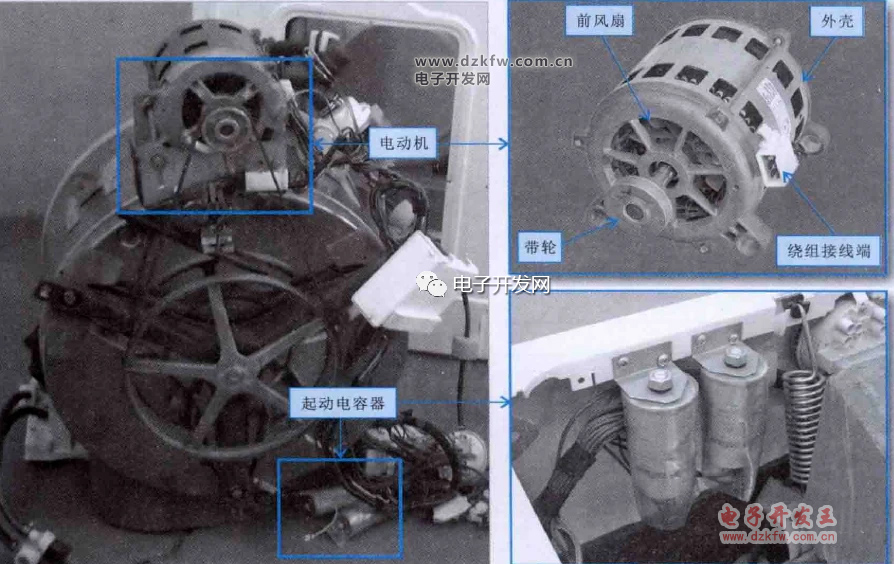

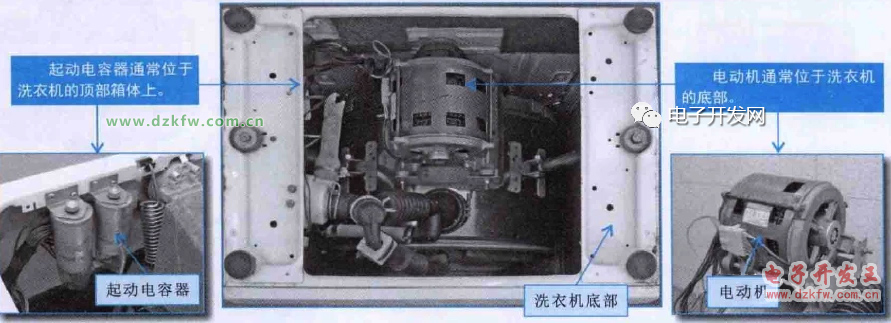

滚筒式洗衣机中的电动机位于洗衣桶的底部。普通滚筒式洗衣机通常釆用电容运转 式双速电动机。该电动机主要由外壳、带轮、前风扇、绕组接线端子等构成。起动电容 器通常安装在滚筒式洗衣机的顶部，用于将起动电流加到电动机的起动绕组上，帮助电动机起动。



特别提醒：

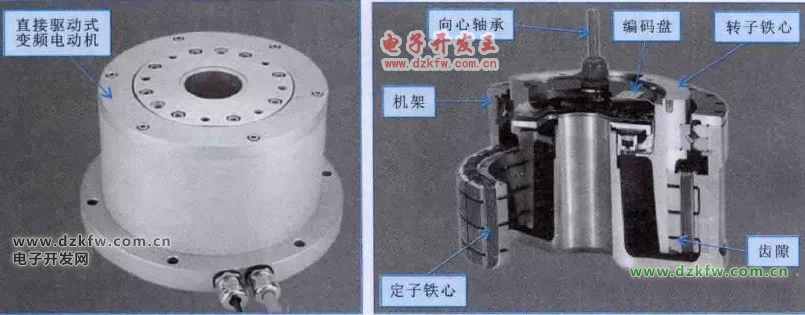

直接驱动式是指电动机直接驱动洗衣桶而不用传动带或齿轮驱动。直接驱动式变频电动机主要由定子铁心、转子铁心，编码盘， 机架、向心轴承等组成，其向心轴承可承受一定的轴向力，使直接驱动式电动机在工作过程中稳定地旋转。定子铁心部分是由永磁铁 和线圏组成的。永磁铁产生的磁场回路和线圈产生的磁场回路产生磁力，作用于齿隙，使转子沿着齿隙的磁场方向旋转·



特别提醒：

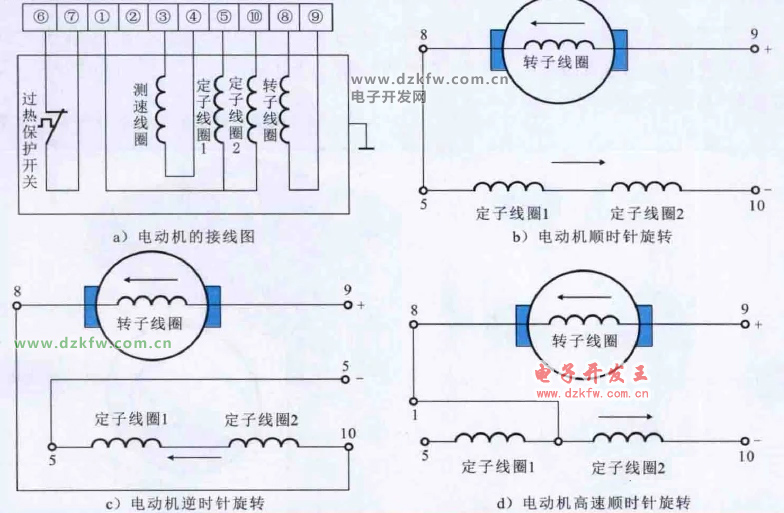

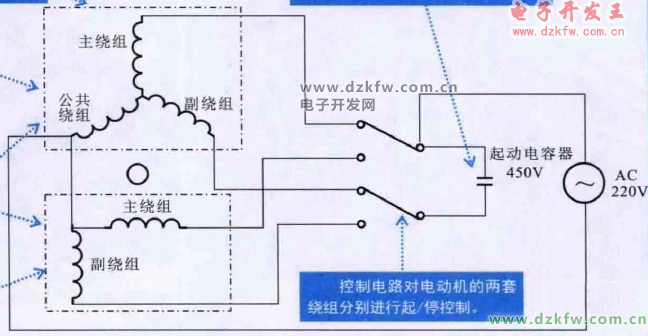

滚筒式洗衣机中的电动机正常工作时，在控制电路的控制下进行正、反转，即顺时针旋转、逆时针旋转以及高速顺时针旋转，其工作原理如下图所示。



3、带轮、传动带

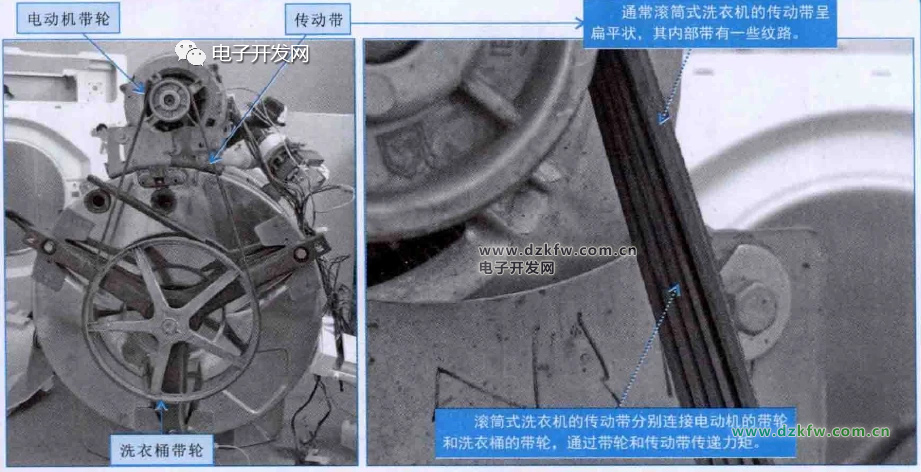

滚筒式洗衣机中滚筒旋转的动力来源于电动机，并且也是依靠传动带和带轮进行传递的。滚筒式洗衣机的传动带分别连接电动机的带轮和洗衣桶的带轮，通过传动带和带 轮传递力矩。通常滚筒式洗衣机的传动带呈扁平状，其内部带有一些纹路。



二、滚筒式洗衣机洗涤系统的工作原理

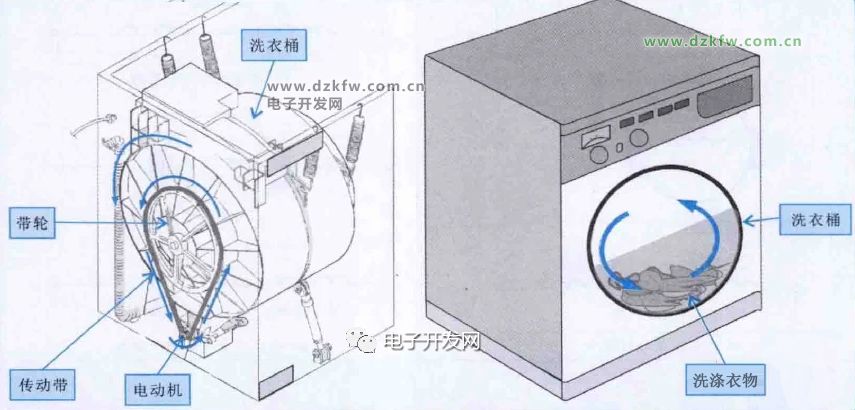

滚筒式洗衣机接收洗涤命令后，由洗涤电动机通过传动带和带轮驱动洗衣桶进行旋 转，使洗衣桶内的衣物旋转，两者之间相互摩擦和碰撞，形成模拟人工搓洗的效果，从而将衣物上的污渍洗掉。



1、洗衣桶的工作原理

下面介绍一下滚筒式洗衣机洗衣桶的洗涤和脱水过程。



特别提醒：

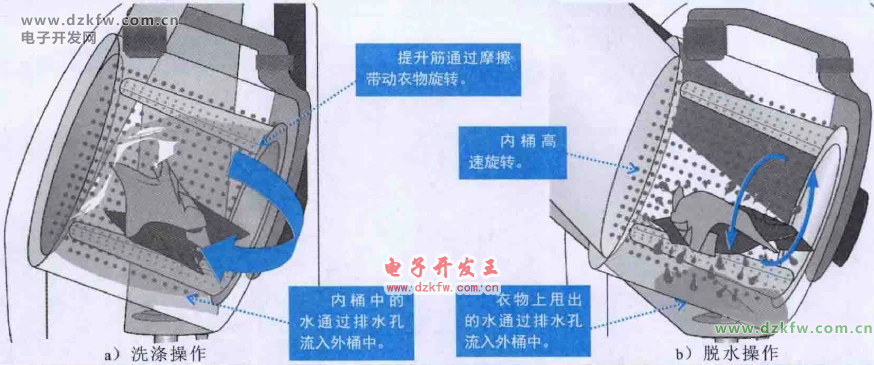

当滚筒式洗衣机处于洗涤工作状态时，洗衣桶/脱水桶（内桶）在电动机的帶动下低速旋转，衣物在洗衣桶内翻滾，洗衣桶/脱 水橘（内桶）通过提升筋与衣物相互摩擦，提高衣物的洗净度.

当滾筒式洗衣机处于脱水工作状态时，洗衣桶/脱水桶（内桶）在电动机的带动下高速旋转，吸附在衣物上的水随着内桶的高速 旋转而被用出，用出的水避过洗衣桶/脱水桶（内桶）的排水孔流出内梅。

2.电动机的工作原理

滚筒式洗衣机中的电动机常釆用双速电动机，全称为电容运转式双速电动机。该电 动机的内部装有两套绕组，同在一个定子铁心上，分别为12极低速绕组和2极高速绕组。在洗涤过程中，2极低速绕组工作，带动滚筒洗涤衣物；在脱水过程中，12极高速 绕组工作，带动滚筒高速运转，甩出衣物中的水。





特别提醒：

电动机绕组中的主、副绕组控制电动机的正、反转，因此具有相同的线径、匝数、极距和节距。公共绕组的线径、匝数、极距、和节距与主、副绕组不同，并且采用星形联结，相邻绕组间呈120度。

脱水时洗衣机只能单向运转，因此脱水绕组的主、副绕组有明显的区别，主绕组的线径粗、匝数少、直流电阻小，副绕组的线、径细、匝数多、直流电阻大。

两套电动机绕组的公共端连接在一起,形成双速电动机的公共端。当给洗涤绕组（12极低速绕組）供电时，洗衣机以低速带动 滾筒运行，进行洗涤工作，当给脱水绕組（2极高速绕组）供电时，滚筒高速运行，进行脱水工作。电动机的供电由控制电路板控制，将两套电动机绕组互锁，不允许两套电动机绕组同时通电运行。
