隔离器和安全栅的工作原理及原理图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-03-08

信号隔离器一般分为两种,隔离器和安全栅。
一、隔离器:用于对现场仪表的各类信号调整、隔离,并转换成计算机、DCS、PLC等能接受的标准信号或用户指定的特殊信号。用于从电气上隔离远动设备和运行设备的一种器件,如继电器等。价格比安全栅低,一般常见的有一入一出和两入两出。
二、安全栅:本质安全型防爆仪器仪表的关联设备,在正常情况下不影响测量系统的功能。它设置在安全场所的一侧,当本安防爆系统发生故障时,能将窜入危险场所的能量(电能)限制在安全值以内,从而保证现场生产安全。安全栅价格比隔离器贵一些,一般常见的有一入一出和两入两出。
三、隔离器和安全栅的工作原理大体相同,原理图如图:

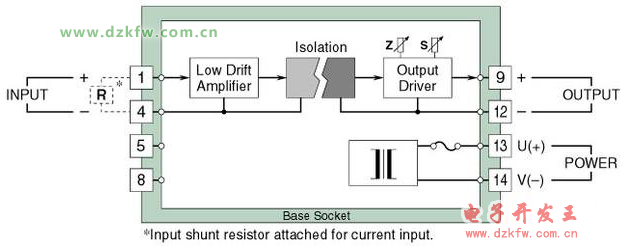

隔离器和安全栅的工作原理图
图中可以看出,隔离器实现了输入对输出对电源对地的四端三重隔离电路设计,因此无需系统接地线路,给设计及现场施工带来极大方便。也正是由于这种信号线路无需共地的设计,使得检测和控制回路信号的稳定性和抗干扰能力大大增强,从而提高了整个系统的可靠性。另外,这种隔离器产品除具备极强的滤波能力外,还有更强的信号处理能力,能够接受并处理热电偶、热电阻、频率等各种信号。
四、隔离器和安全栅的功能:
1:保护下级的控制回路。
2:消弱环境噪声对测试电路的影响。
3:抑制公共接地、变频器、电磁阀及不明脉冲对设备的干扰;同时对下级设备具有限压、额流的功能是变送器、仪表、变频器、电磁阀PLC/DCS输入输出及通讯接口的忠实防护。 DIN系列导轨结构,易于安装,可有效的隔离:输入、输出和电源及大地之间的电位。能够克服变频器噪声及各种高低频脉动干扰。

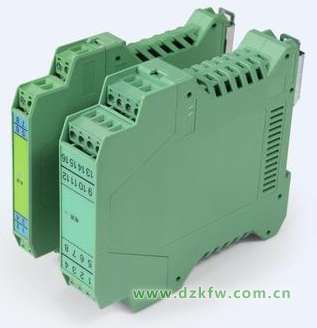

信号隔离器实物图
五、接线方式,常规安全栅(或者隔离器)一般分为两线制接线和四线制接线方式,可根据仪表接线方式不同调整,我一般常用的南京优蓓的安全栅,可通过端子调整接线方式。
