电烙铁的焊接方法图解

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-07-03
确实是很有用的技能
确实是很有用的技能。
也是非常容易的!
是真的!

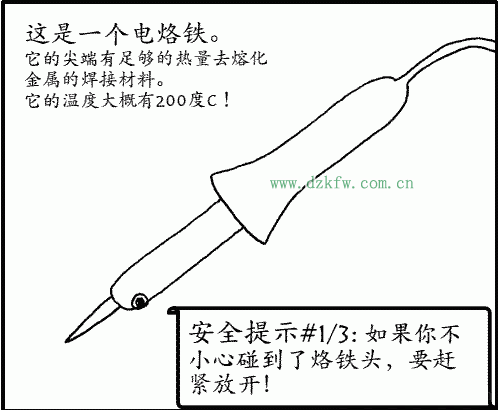

这是一个电烙铁
这是一个电烙铁。
它的尖端有足够的热量去熔化
金属的焊接材料。
它的温度大概有200度C!
这是焊料-焊锡丝

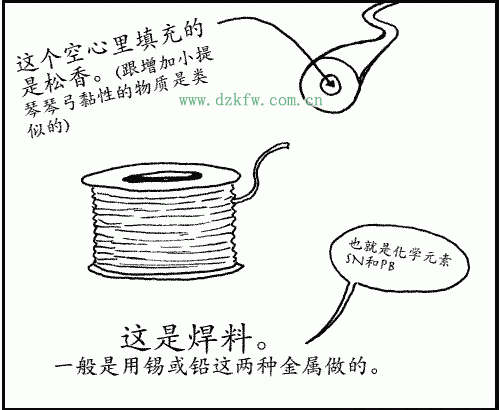

这是焊料。
一般是用锡或铅这两种金属做的。

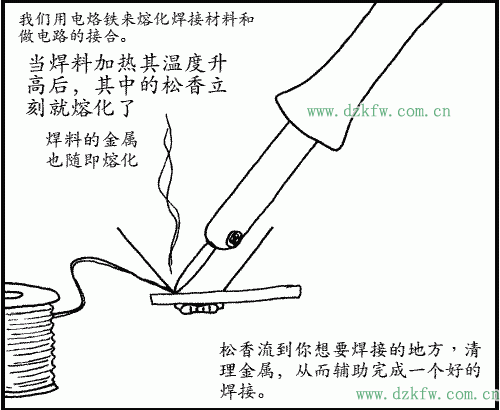

当焊料加热其温度升高后其中的松香立刻就熔化了
我们用电烙铁来熔化焊接材料和做电路的接合。
当焊料加热其温度升高后,其中的松香立刻就熔化了

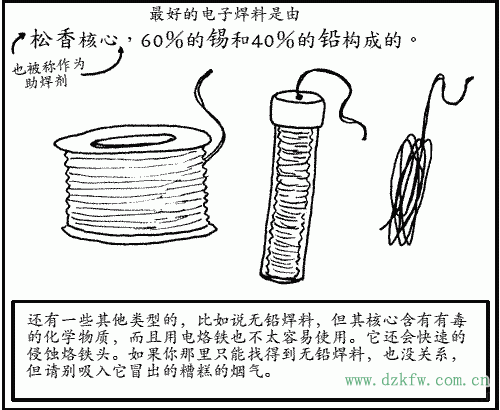

最好的电子焊料是由松香为心,60%的锡和40%的铅构成的
最好的电子焊料是由松香为心,60%的锡和40%的铅构成的
铅是有毒的焊接之后务必要洗手!

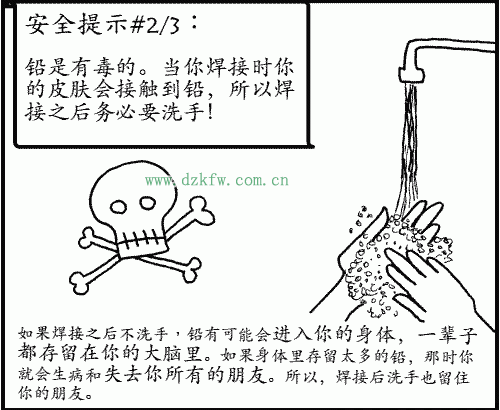

铅是有毒的。当你焊接时你的皮肤会接触到铅,所以焊接之后务必要洗手!

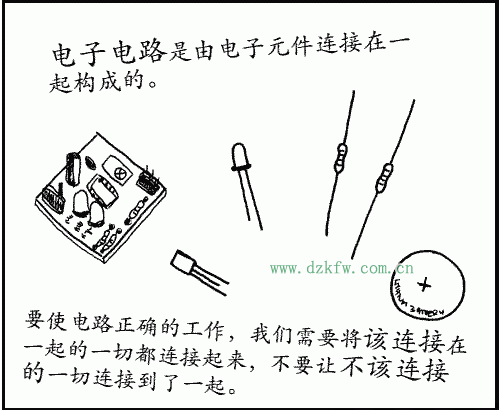

电子电路是由电子元件连接在一起构成的
电子电路是由电子元件连接在一起构成的。
印刷电路板让焊接变得简单是因为它带有每个元件的焊盘
印刷电路板让焊接变得简单是因为它带有每个元件的焊盘

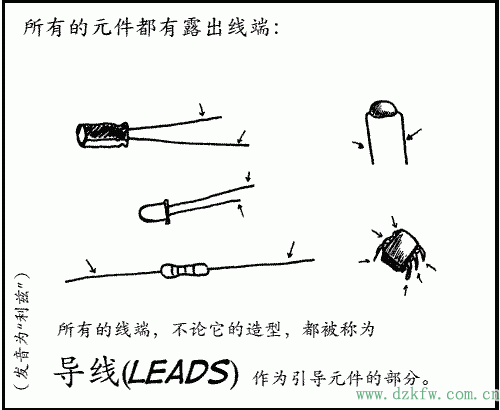

所有的元件都有露出线端
所有的元件都有露出线端

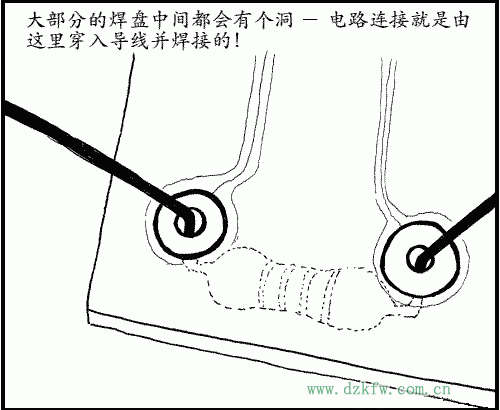

大部分的焊盘中间都会有个洞 是用来焊接的
大部分的焊盘中间都会有个洞 - 电路连接就是由这里穿入导线并焊接的!

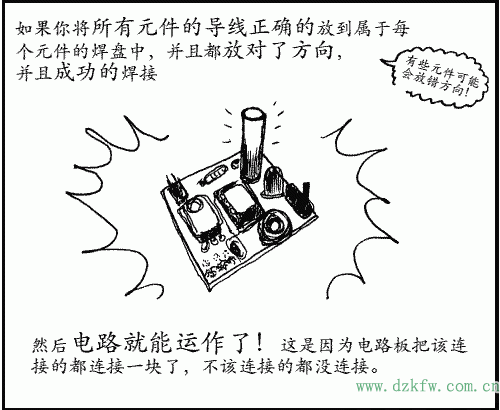

所有元件的导线正确的放到属于每个元件的焊盘中
如果你将所有元件的导线正确的放到属于每个元件的焊盘中,并且都放对了方向,并且成功的焊接
让我们一起来做第一次焊接吧
让我们一起来做第一次的焊接吧!
我们就从一个电阻开始焊接
我们就从一个电阻开始学习焊接。
元件都要安放到有印刷的那面
对于大部分印刷电路板来说,所有的元件都要安放到有印刷的那面(我们称之为板子的上端),然后我们要焊接所有板子的底部上的焊盘。

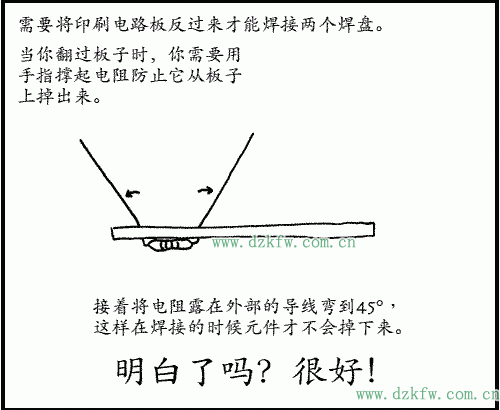

需要将印刷电路板反过来才能焊接两个焊盘。
需要将印刷电路板反过来才能焊接两个焊盘。

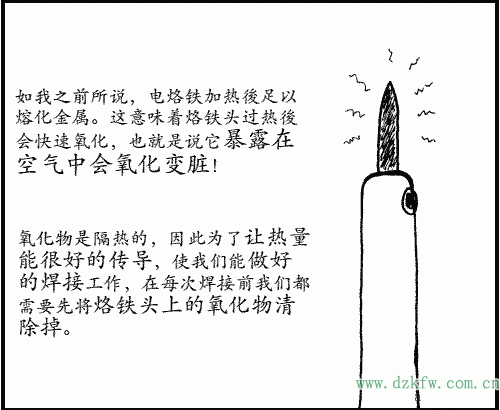

电烙铁加热後足以熔化金属
如我之前所说,电烙铁加热後足以熔化金属。这意味着烙铁头过热後会快速氧化,也就是说它暴露在空气中会氧化变脏!氧化物是隔热的,因此为了让热量能很好的传导,使我们能做好的焊接工作,在每次焊接前我们都需要先将烙铁头上的氧化物清除掉。
每次焊接前都像这样清理一下烙铁头
记得在每次焊接前都像这样清理一下烙铁头 -它氧化得很快!只有当烙铁头如磨过般银闪闪的,你才能做很好的焊接。
用你惯用的手握住电烙铁
用你惯用的手握住电烙铁,就像拿只铅笔一样。

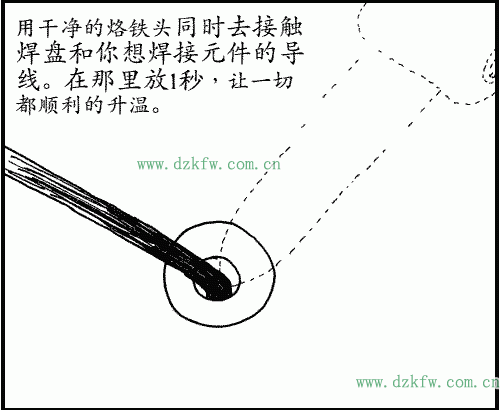

干净的烙铁头同时去接触焊盘和你想焊接元件的导线
用干净的烙铁头同时去接触焊盘和你想焊接元件的导线。在那里放1秒,让一切都顺利的升温。

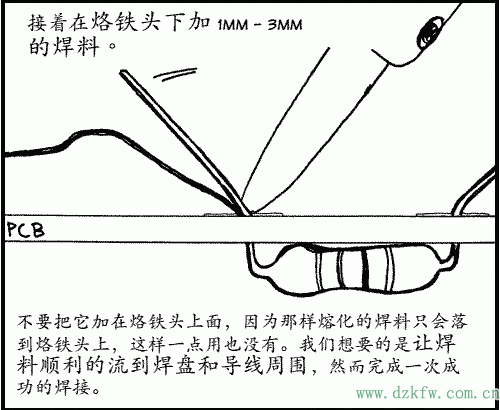

接着在烙铁头下加 1mm - 3mm的焊料
接着在烙铁头下加 1mm - 3mm的焊料。

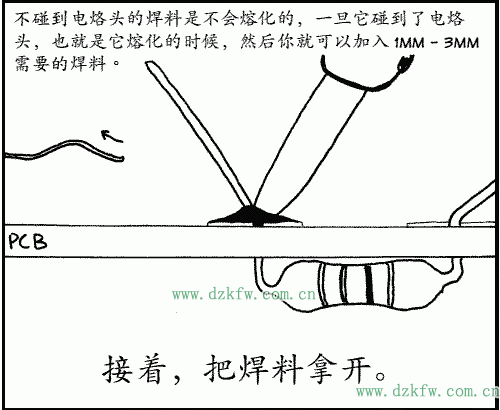

不碰到电烙头的焊料是不会熔化的
不碰到电烙头的焊料是不会熔化的,一旦它碰到了电烙头,也就是它熔化的时候,然后你就可以加入 1mm - 3mm需要的焊料。

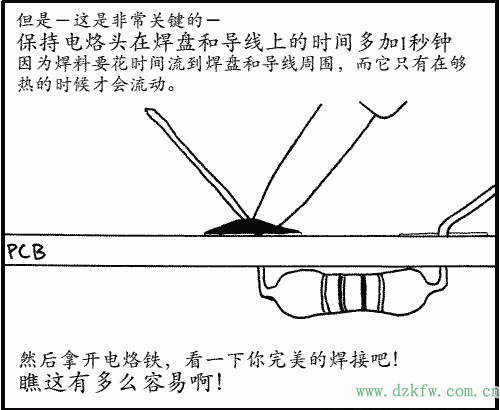

保持电烙头在焊盘和导线上的时间多加1秒钟
保持电烙头在焊盘和导线上的时间多加1秒钟

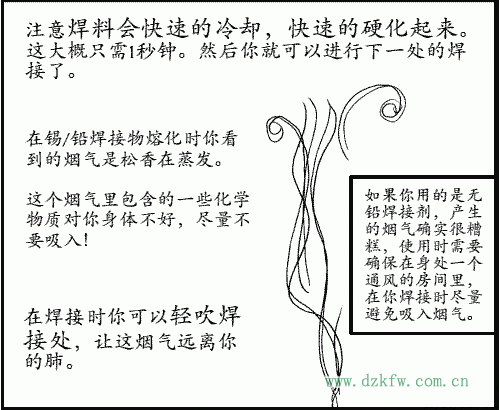

焊料会快速的冷却
注意焊料会快速的冷却,快速的硬化起来。这大概只需1秒钟。然后你就可以进行下一处的焊接了。
当我们不用电烙铁时,请将它放回架子上。

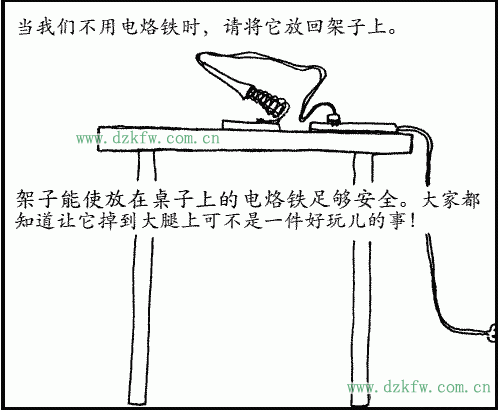

当我们不用电烙铁时,请将它放回架子上。

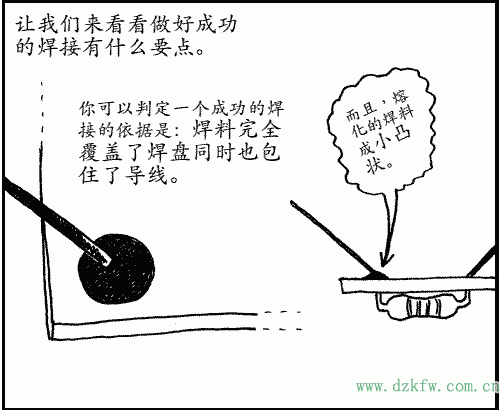

让我们来看看做好成功的焊接有什么要点
让我们来看看做好成功的焊接有什么要点。

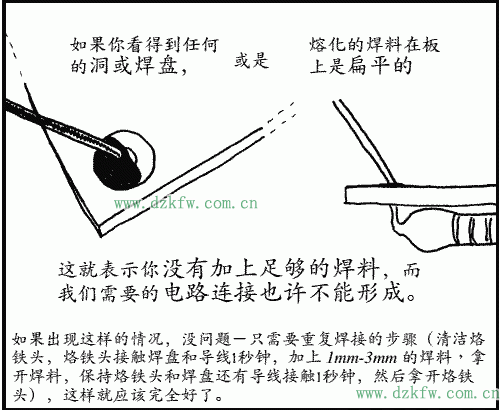

没有加上足够的焊料
没有加上足够的焊料
太多的焊料
太多的焊料
两个焊点连接在一起了

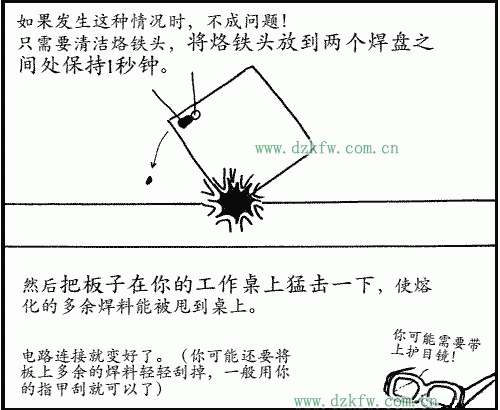

两个焊点连接在一起了

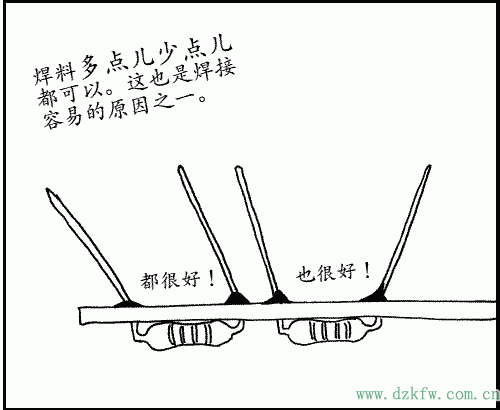

焊料多点儿少点儿都可以
焊料多点儿少点儿都可以。
我比较喜欢在板子上加一个焊接一个
我比较喜欢在板子上加一个焊接一个。我发现在没有很多导线妨碍电烙铁时焊接变得更容易。
在焊接完所有元件的导线之后就是剪掉多余导线的时候了

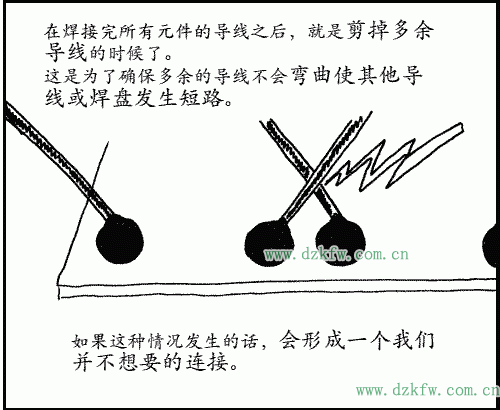

在焊接完所有元件的导线之后,就是剪掉多余导线的时候了。
我们用一个小的钢丝钳来剪导线。
我们用一个小的钢丝钳来剪导线。
每次剪导线时都务必用一只手握住要剪的导线,然后用另一只手剪断导线

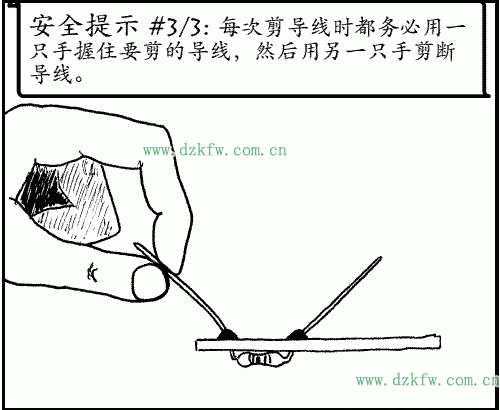

每次剪导线时都务必用一只手握住要剪的导线,然后用另一只手剪断导线。

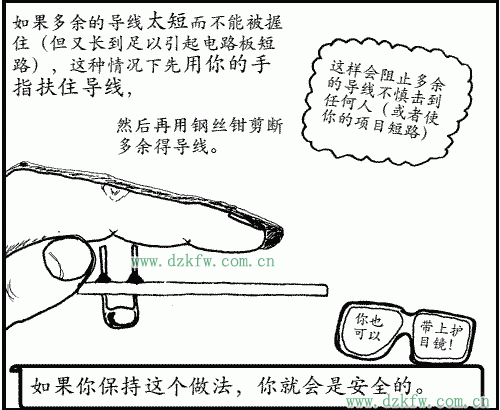

手指扶住导线,然后再用钢丝钳剪断多余得导线
如果多余的导线太短而不能被握住(但又长到足以引起电路板短路),这种情况下先用你的手指扶住导线,然后再用钢丝钳剪断多余得导线。这样会阻止多余的导线不慎击到任何人(或者使你的项目短路)
有些导线已经很短,比如IC插座

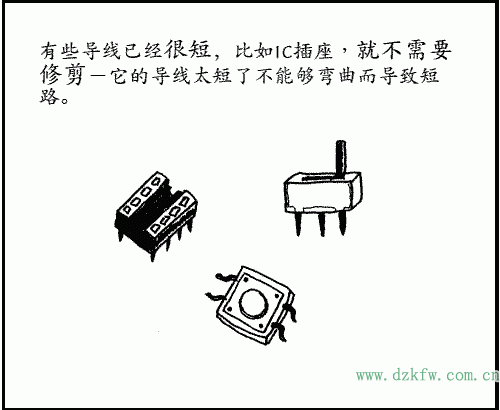

有些导线已经很短,比如IC插座,就不需要修剪-它的导线太短了不能够弯曲而导致短路。
焊接很容易
尽管焊接很容易,但是去掉焊接却需要大量的练习。因此如果你失误了,你就获得了一些练习的机会。

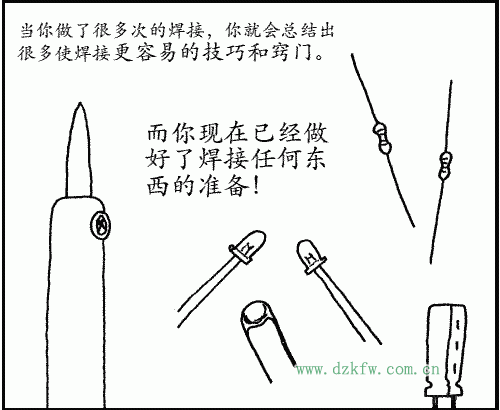

焊接技巧和窍门
当你做了很多次的焊接,你就会总结出很多使焊接更容易的技巧和窍门。
一把适宜的电烙铁

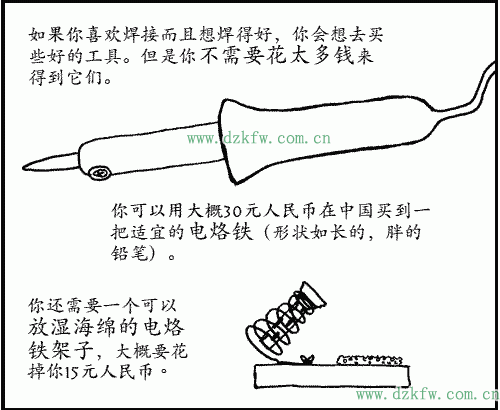

你可以用大概30元人民币在中国买到一把适宜的电烙铁

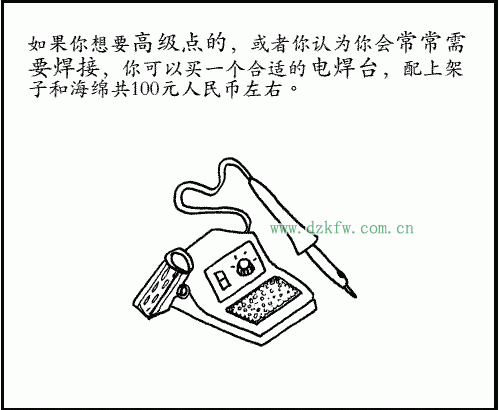

你可以买一个合适的电焊台
你可以买一个合适的电焊台

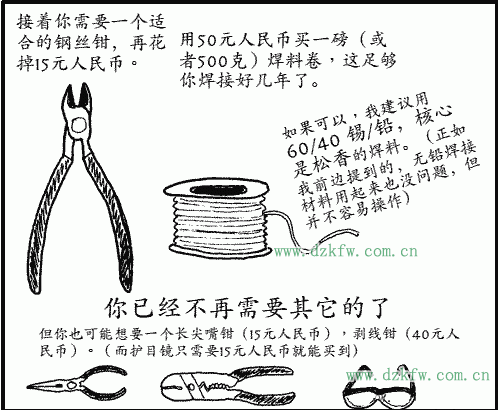

接着你需要一个适合的钢丝钳
接着你需要一个适合的钢丝钳

享受焊接的乐趣吧!
享受焊接的乐趣吧!
