舵机是一种位置（角度）伺服的驱动器，适用于那些需要角度不断变化并可以保持的控制系统。目前，在高档遥控玩具，如飞机、潜艇模型，遥控机器人中已经得到了普遍应用。本文首先介绍了舵机的组成及结构原理，其次介绍了舵机的控制及追随性，最后介绍了舵机接线方法（三线接线法）以及安装。

　　舵机是由什么组成，舵机的组成

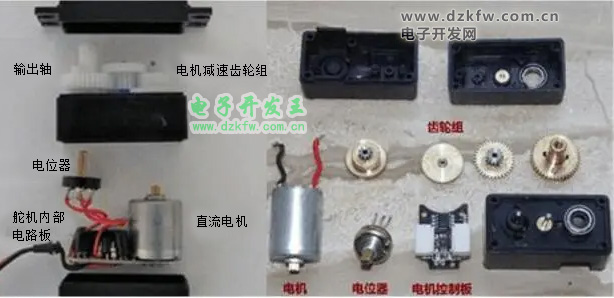

一般来讲舵机主要由以下几个部分组成，舵盘、减速齿轮组、位置反馈电位计、直流电机、控制电路等，如图4、图5所示。

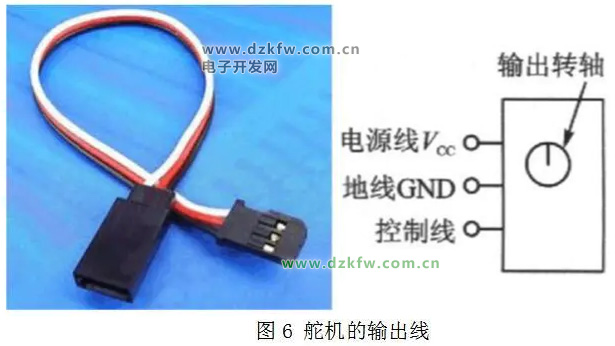

　　舵机的输入线共有三条，如图6所示，红色中间，是电源线，一边黑色的是地线，这辆根线给舵机提供最基本的能源保证，主要是电机的转动消耗。电源有两种规格，一是4.8V，一是6.0V， 分别对应不同的转矩标准，即输出力矩不同，6. OV对应的要大一些，具体看应用条件;另外一根线是控制信号线，Futaba 的一般为白色，JR的一般为桔黄色。另外要注意一点，SANWA的某些型号的舵机引线电源线在边上而不是中间，需要辨认。但记住红色为电源，黑色为地线，一般不会搞错。


　　舵机的结构及原理

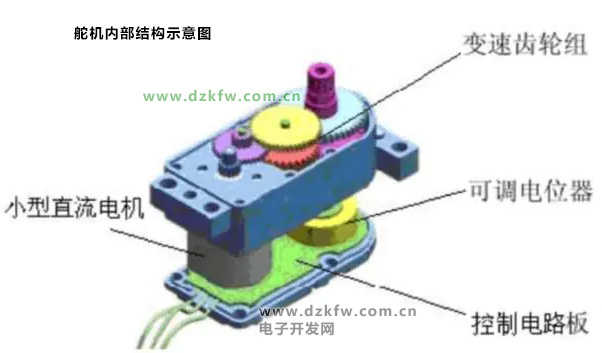

舵机安装了一个电位器（或其它角度传感器）检测输出轴转动角度，控制板根据电位器的信息能比较精确的控制和保持输出轴的角度。这样的直流电机控制方式叫闭环控制，所以舵机更准确的说是伺服马达，英文 servo.舵机组成： 舵盘、 减速齿轮、 位置反馈电位计、直流电机、 控制电路板等。


控制电路板接受来自信号线的控制信号，控制电机转动，电机带动一系列齿轮组，减速后传动至输出舵盘。舵机的输出轴和位置反馈电位计是相连的，舵盘　转动的同时，带动位置反馈电位计，电位计将输出一个电压信号到控制电路板，进行反馈，然后控制电路板根据所在位置决定电机转动的方向和速度，从而达到目标停止。

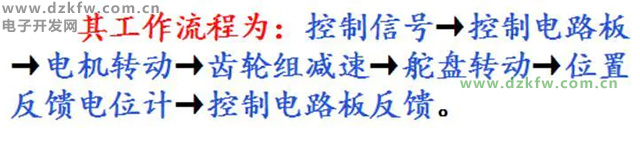

　　其工作流程为：控制信号→控制电路板→电机转动→齿轮组减速→舵盘转动→位置反馈电位计→控制电路板反馈。


　　舵机的控制及追随性

　　舵机的控制一般需要一个20ms左右的时基脉冲，该脉冲的高电平部分一般为0.5ms-2.5ms范围内的角度控制脉冲部分，总间隔为2ms。以180度角度伺服为例，那么对应的控制关系是这样的：

　　0.5ms--------------0度；

　　1.0ms------------45度；

　　1.5ms------------90度；

　　2.0ms-----------135度；

　　2.5ms-----------180度；

　　舵机的追随特性

假设现在舵机稳定在A点，这时候CPU发出一个PWM信号，舵机全速由A点转向B点，在这个过程中需要一段时间，舵机才能运动到B点。



　　保持时间为Tｗ

　　当Tｗ≥△T时，舵机能够到达目标，并有剩余时间；

　　当Tｗ≤△T时，舵机不能到达目标；

　　理论上：当Tｗ=△T时，系统最连贯，而且舵机运动的最快。

　　实际过程中ｗ不尽相同，连贯运动时的极限△T比较难以计算出来。

　　假如我们的舵机1DIV =8us，当PWM信号以最小变化量即（1DIV=8us）依次变化时，舵机的分辨率最高，但是速度会减慢。
