电子膨胀阀怎么测好坏?电子膨胀阀故障判断

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-07-16

电子膨胀阀怎么测好坏?电子膨胀阀故障判断
电子膨胀阀属节流元器件,广泛应用于变频空调中,配合变频压缩机,对变频电机的低频运行或高频运行进行追逐跟踪,从而满足制冷剂流量变化的要求,最大程度地发挥变频空调的优势。同时电子膨胀阀具体流量调整范围广,调节精度高。它代替了传统定频空调中,以毛细管作为节流元件。
下图为电子膨胀阀的结构示意图。

电子膨胀阀的结构示意图
电子膨胀阀属比较精密节流元件,它由一只五线(或六线)的步进电机作为开关膨胀阀芯的动力元件。而步进电机在控制系统中,可以把脉冲信号转换成角位移运动,并且它还可以作为电磁制动轮,进行实时定位。
下图为电子膨胀阀的实物图。
电子膨胀阀的应用示意图

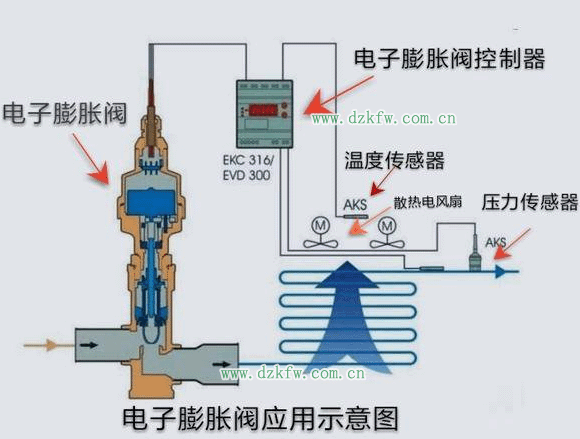

电子膨胀阀的主要功能,是负责根据步进电机驱动器送来的脉冲信号,来自动控制电子膨胀阀的开度,确保液管中适量的供液量与合适的过热度。 而液管中的压力传感器,负责检测高温蒸发器的压力,并且将压力信号转化为4~20mA的电流信号→送给控制器进行比较运算。还有一个温度传感器,也是采集温度→送给控制器进行比较运算。
而步进电机驱动控制器,它里面有cPU和一系列的IC集成电路,它将各种采集的信号在CPU中进行运算→发出一系列脉冲信号去控制电子膨胀阀。
下图为电子膨胀阀与驱动器的实物图。
电子膨胀阀与驱动器的实物图

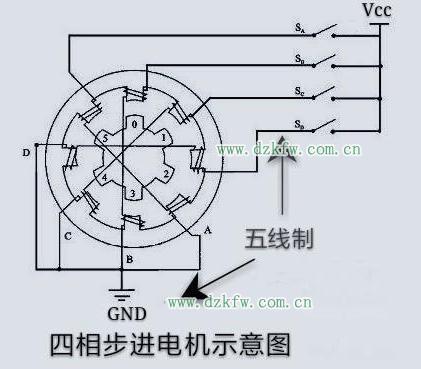

下面为步进电机(五线制)的图。

步进电机(五线制)的图,四相步进电机示意图
它们之间的A、B、C、D四组线圈的尾部连接在一起,为公共接线端,简称GND点。那么如何判断电子膨胀阀的好坏呢? 可用万用表来检测它的四组线圈的电阻阻值来初步判断它的好坏(对于有些电机能运转,但机械减速装置出问题的不能保证膨胀阀的正常使用)。 电子膨胀阀的型号、种类繁多,这里列举五线制Q12-GL-01型线圈来说,它实际上在电机内部将⑥与①连接在一起了,①它为公共GND点,它的①→②、①→③、①→④、①→⑤、这四组线圈正常时的电阻值应该都在48Ω左右,如果测量它们其中阻值偏离较大或阻值较小,说明那一组线圈内部有短路行为,如果电阻值为∞,则表示该组线圈己经为开路状态。
