在输配电系统中占着很重要的地位，要求它安全可靠地运行，当控制变压器在运行中损坏时，则将造成停电事故。通常用于机床、机械设备中作为电器的控制照明及指示灯电源。

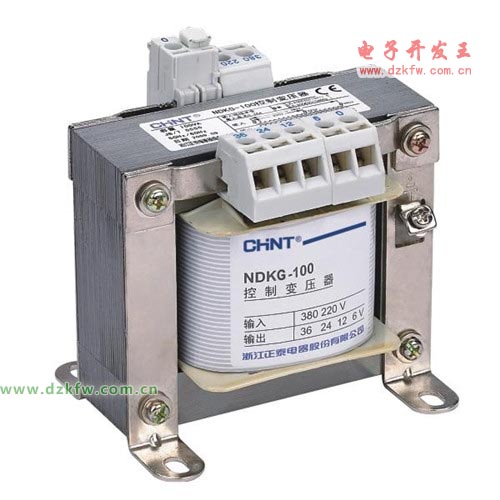

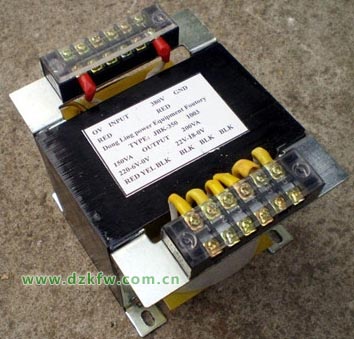

控制变压器简介

在各种电气设备中，往往需要不同的电压电源。例如，我们在日常生活中的照明用电，都是220伏，或者110伏；机床、粉碎机等机器的电动机用电为380伏；而安全照明用电是36伏；城市工业供电线路的电压高达6千伏或10千伏。由于对用电要求不同，以及便于配备相适应的各种电器元件，将电压分成了许多等级，500伏级及以下，3干伏；6千伏；10干伏；35(44)千伏；60千伏；110干伏；154千伏；220千伏；330千伏级。其中，500伏以下电压称为低压系统，3千伏及以上称为高压系统。

现代化的工业企业，广泛地采用了电力做为能源，电能都是由水电站和发电广的发电机直接转化出来的。发电机发出来的电力根据输送距离将按照不同的电压等级输送出去，就需要有一种专门改变电压的设备，这种设备叫做“控制变压器”。

控制变压器在输配电系统中占着很重要的地位，要求它安全可靠地运行，当控制变压器在运行中损坏时，则将造成停电事故。所以，控制变压器是非常重要的电气设备。除了在电力系统之外，在其它方面控制变压器应用得也十分广泛。例如，根据配套需要供给冶炼用电炉控制变压器；电解或化工用整流控制变压器；煤矿用防爆控制变压器和特殊结构的矿用控制变压器；以及交通远输用的电机车控制变压器和船用控制变压器等。


一、控制变压器作用

1、隔离防止触电；

2、方便获取合适的电压；

3、防干扰。

二、在什么情况下应该使用控制变压器：

第一，电源的工作电压大于220V，或者电源的其他电压又不适用与控制目的。

第二，由于特殊原因，要求控制电压不同于电源电压，尤其是在使用控制用途的小电压时。

第三，不带中性线的电源。

第四，由于工作需要，必须使用完全对地绝缘的控制电源。

第五，在控制回路进出线上的对地电压各为相线间的电压一半值时（控制变压器次级绕组中心点接地）。

第六，在短路电流较高的电网（工业电网）中，为了减少短路容量（减少控制触头熔焊的危险）。

第七，需要在两相线之间连接控制回路的电网中，特别是在星形点位移的网络中，相线与中性线连接时会出现不同的控制电压。

三、控制变压器工作原理

控制变压器和普通变压器原理没有区别，只是用途不同。控制变压器用途广泛，可做升压，亦可做降压用。

变压器的工作原理是用电磁感应原理工作的。变压器有两组线圈。初级线圈和次级线圈。次级线圈在初级线圈外边。当初级线圈通上交流电时，变压器铁芯产生交变磁场，次级线圈就产生感应电动势。变压器的线圈的匝数比等于电压比。例如：初级线圈是500匝，次级线圈是250匝，初级通上220V交流电，次级电压就是110V。变压器能降压也能升压。
