S7-200液位控制梯形图,非模拟量控制

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-01-07

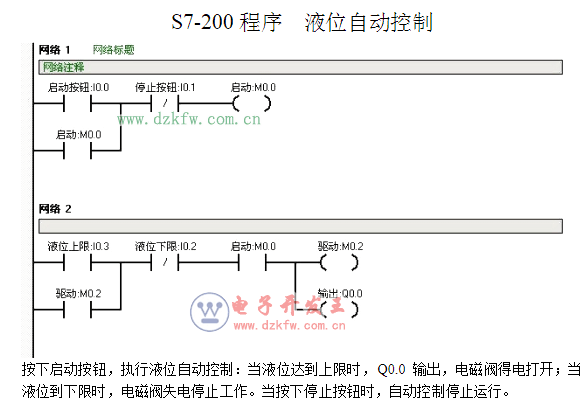

按下启动按钮,执行液位自动控制:当液位达到上限时,Q0.0输出,电磁阀得电打开;当液位到下限时,电磁阀失电停止工作。当按下停止按钮时,自动控制停止运行。非模拟量控制,通过限位开关的液位控制:

S7-200液位控制梯形图

Tags:S7-200,模拟量编程,EM235
责任编辑:admin
