西门子PLC程序的上传和下载

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-03-24

在”添加/删除程序“中选择卸载 STEP 7-Micro/WIN

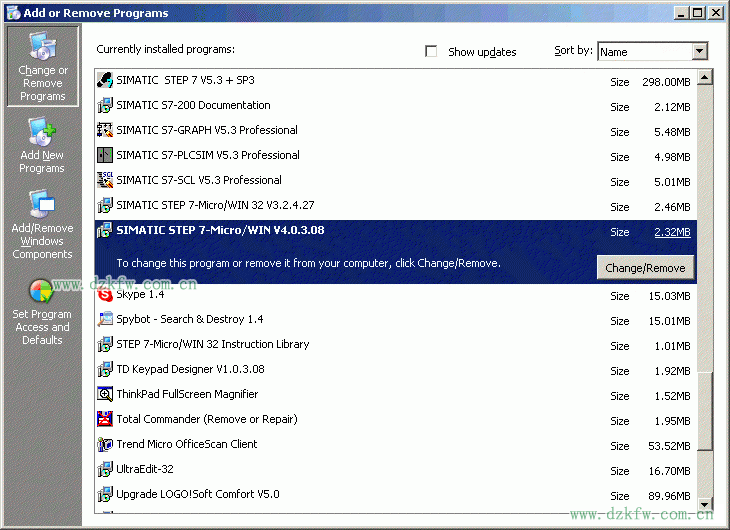

图1. 在”添加/删除程序“中选择卸载 STEP 7-Micro/WIN。

将PC中编写的程序传送给plc称为下载,将PLC中的程序传送给PC称为上载。
    1.下载程序
    程序编译后,就可以将编译好的程序下载到PLC。程序下载的方法是:执行菜单命令“文件→下载”,也可单击工具栏上的“ ”图标,会出现“下载”对话框,单击“下载”按钮即可将程序下载到PLC,如果PC与PLC连接通信不正常,会出现对话框,提示通信错误。
    程序下载应让PLC应处于“STOP”模式,程序下载时PLC会自动切换到“STOP”模式,下载结束后又会自动切换到“RUN”模式,若希望模式切换时出现模式切换提示对话框,可勾选对话框右下角两项。
    2.上载程序
    当需要修改PLC中的程序时,可利用STEP 7 - Micro/WIN软件将PLC中的程序上载到PC。在上载程序时,需要新建一个空项目文件,以便放置上载内容,如果项目文件有内容,将会被上载内容覆盖。
    上载程序的方法是,执行菜单命令“文件→上载”,也可单击工具栏上的“ ”图标,会出现类似的“上载”对话框,单击其中的“上载”按钮即可将PLC中的程序上载到PC中。
STEP 7-Micro/WIN 也可以使用通常用于 S7-300/400 编程的 PC Adapter USB 对 S7-200 CPU 编程,但要符合一定的条件。
PC Adapter USB 订货号:6ES7 972-0CB20-0XA0
需要满足的软件条件:
安装 V1.2 版本的 PC Adapter USB 驱动
该驱动需要操作系统为:Windows 2000
Windows XP Professional
Windows XP Home

STEP 7-Micro/WIN 必须为 3.2+SP4 或者 4.0 以上版本
注意:对 CN CPU 编程必须使用 Micro/WIN V4.0 SP3 以上版本的中文界面
注意:用于S7-300/400编程的PC串口电缆(PC- Adapter),不能用于S7-200编程通信

操作步骤
用户成功安装驱动后,插上 PC Adapter 到计算机,并且插上 PC Adapter 到 CPU,为其供电。
打开 SET PG/PC Interface:SET PG/PC Interface 界面
选择“PC Adapter(PPI)”
如果在这里找不到此选项 ,说明用户没有安装 V1.2 版本的 USB PC Adapter 驱动,或者安装的是低版本驱动。用户必须从上面的链接下载并安装最高版本的驱动程序。
点击“Properties”设置 PC Adapter(PPI) 的属性
设置 PC Adapter(PPI) 的属性:设置正确的通信速率
3、端口波特率必须设正确,即与 CPU通信口的波特率设置致。
检查“Local Connection”标签:查看本地连接端口
4、在“Local Connection”页签可以看到端口已经设定“USB”。
回到“通信”设置窗口:“通信”窗口
5、使用USB接口的PC Adapter 无法使用’搜寻所有波特率’功能。
6、用鼠标双击“双击刷新”搜索所连接网络上的 S7-200 站。
