软件概述：

“STEP 7-MicroWIN SMART”是西门子公司为其S7-200 SMART系列PLC（可编程逻辑控制器）设计的编程软件。这款软件以其直观的操作界面和强大的功能，在工业自动化领域被广泛应用，特别是在小型自动化系统的开发和控制中表现出色。以下是具体介绍：

1. 软件概述

   • 版本兼容：STEP 7-MicroWIN SMART是为S7-200 SMART PLC系列专门开发的，与之前版本的S7-200 PLC不兼容，这保证了软件与硬件之间的最佳性能匹配。
   • 用户界面：软件提供了图形化的用户界面，支持拖放、复制粘贴等操作，使得程序的编写和错误诊断更加便捷。
   • 多语言支持：为了适应全球用户的需求，STEP 7-MicroWIN SMART支持多种语言，包括英语、中文、德语等，有助于用户更好地理解和使用软件。

2. 编程特性

   • 编程方法：软件支持IEC 61131-3标准中的多种编程语言，如梯形图、函数块图、指令表等，满足不同开发者的编程习惯。
   • 程序测试：提供在线测试功能，可以在程序实际下载到PLC之前，先进行模拟运行，以便及时发现并修正错误。
   • 诊断与监控：具备实时监控和诊断功能，可以快速定位故障，减少系统停机时间。

3. 硬件配置

   • 参数设置：用户可以在软件中直接配置PLC的硬件参数，如输入输出设置、通讯协议等，无需手动调整硬件设备。
   • 存储区分配：软件允许用户根据需要分配和管理PLC的存储区，优化资源使用。
   • 模块化设计：支持模块化编程，用户可以将常用功能封装成模块，便于在不同项目中复用。

4. 数据管理

   • 符号地址：通过使用符号地址而非直接地址，提高程序的可读性和可维护性。
   • 数据备份：软件提供了数据备份和恢复功能，防止程序丢失或损坏。
   • 程序组织单元：支持程序组织单元的概念，帮助用户更好地组织和管理大型程序。

5. 网络通讯

   • 通讯接口：支持多种通讯协议，如Modbus、Profibus等，方便与其他工业设备进行数据交换。
   • 远程访问：通过网络可以实现对PLC的远程编程和监控，适合分布式控制系统的应用。
   • 通讯诊断：软件包含通讯诊断工具，能够检测和解决通讯故障。

6. 安全性与许可

   • 权限管理：提供多级权限管理，确保只有授权用户才能对程序进行修改或操作。
   • 加密保护：支持对程序代码进行加密，保护知识产权。
   • 许可证管理：软件采用许可证管理机制，确保合法使用。

7. 安装与兼容性

   • 操作系统支持：STEP 7-MicroWIN SMART支持多种操作系统，如Windows 7、Windows 8等，满足不同用户的环境需求。
   • 硬件要求：软件对计算机的硬件配置有一定要求，用户需要确保其计算机满足最低配置要求。
   • 更新升级：西门子定期发布软件更新，增加新功能并修复已知问题，用户应保持软件更新以获得最佳性能。

8. 技术支持与培训

   • 在线帮助：软件提供详细的在线帮助文档，帮助用户快速掌握使用方法。
   • 技术支持服务：西门子提供专业的技术支持服务，解答用户在使用过程中遇到的问题。
   • 培训资源：西门子还提供培训课程和教程，帮助用户更深入地了解软件和自动化技术。

总的来说，STEP 7-MicroWIN SMART作为S7-200 SMART PLC的专业编程工具，不仅提高了编程的效率和准确性，还通过其丰富的功能和良好的用户体验，极大地促进了工业自动化系统的发展。随着自动化技术的不断进步，STEP 7-MicroWIN SMART将继续为用户提供更多的可能性，推动自动化控制向更高层次迈进。

界面介绍软件入门教程

程序块：包含主程序、子程序、中断程序

符号表：包含使用的符号，表格1可以自定义符号来代替地址

状态图表：在调试的时候，观察、修改程序中指定变量的值

数据块：给存储器地址指定初值

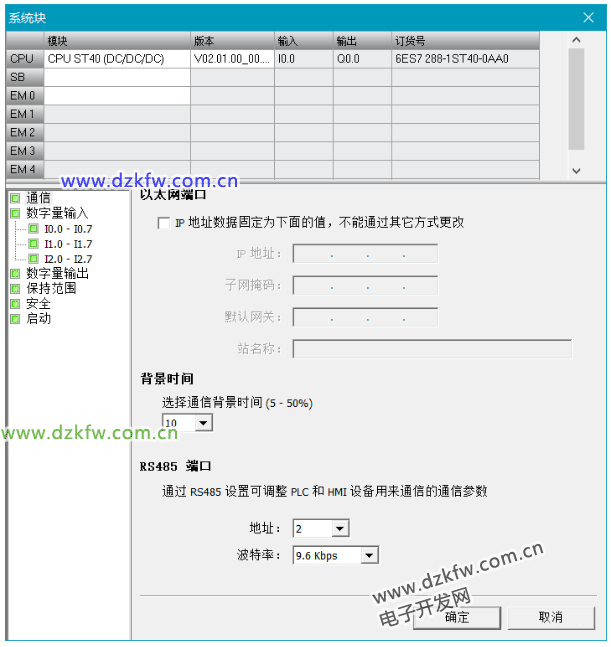

系统块：用来组态系统由哪些硬件组成。设置CPU、信号板、扩展模块参数

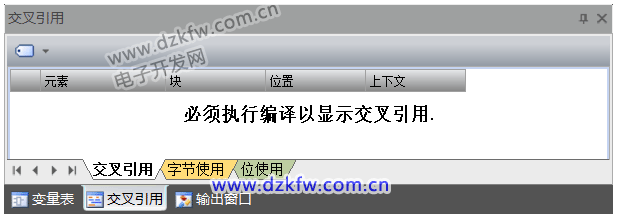

交叉引用表：检查程序中地址的使用情况

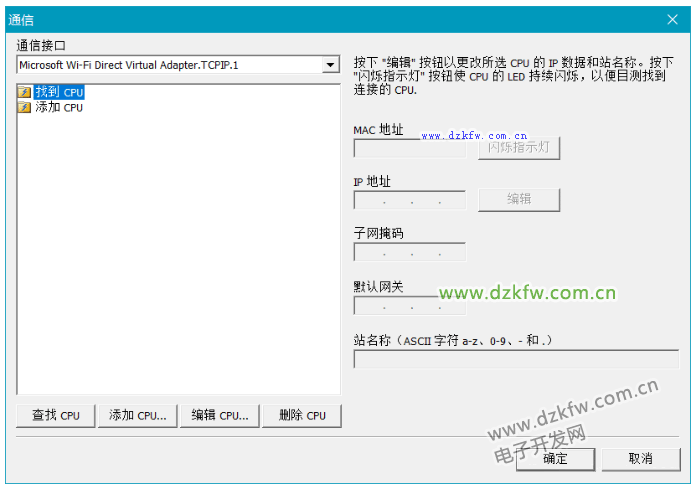

通信对话框：设置通讯参数，建立和PLC的通讯连接

向导：自动生成用户程序

工具：调整运动控制、PID控制、驱动器控制

插入/覆盖模式：

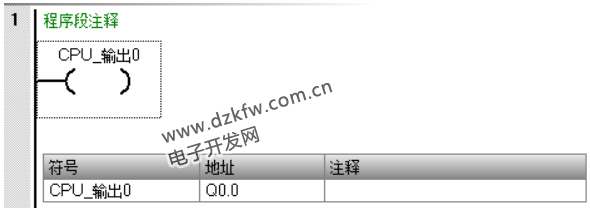

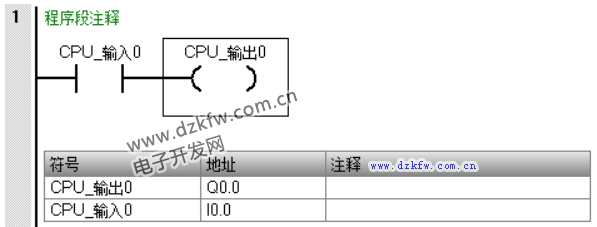

界面底部INS表示插入模式，此模式下，选中一个指令后，双击指令树上的命令，会在当前指令前面插入新的指令：


按电脑的insert键后，模式变成覆盖OVR

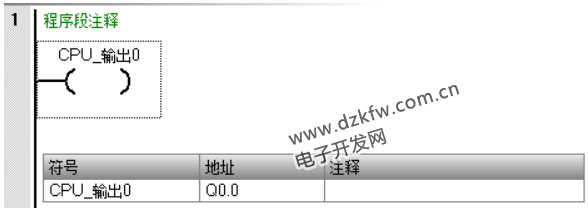

选中一个指令后，同样双击指令树上的命令，会在当前指令的位置覆盖新的指令：
