S7-200网络通讯协议的选择,CP243-1,PPI、MPI、PROFIBUS、TCP/IP协议

作者:佚名    文章来源:网络整理    点击数:709    更新时间:2024/7/26

S7--200 CPU支持的网络通讯协议:

  • 点对点接口(PPI)
  • 多点接口(MPI)
  • PROFIBUS

根据开放式系统通信架构,这些协议在令牌环网络上实现,遵守PROFIBUS标准协议。这些协议是带一个停止位、八个数据位、偶校验和一个停止位的异步、基于字符的协议。通讯结构依赖于特定的起始字符和停止字符、源和目地网络地址,报文长度和数据校验和。在波特率一致的情况下,这些协议可以同时在一个网络上运行,并且互不干扰。如果带有扩展模块CP243-1和CP243-1 IT,那么S7--200也能运行在以太网上。

1、PPI协议

PPI是一个主站--从站协议:主站设备将请求发送至从站设备,然后从站设备进行响应。参见下图。从站设备不发消息,只是等待主站的要求并对要求作出响应。主站靠一个PPI协议管理的共享连接来与从站通讯。

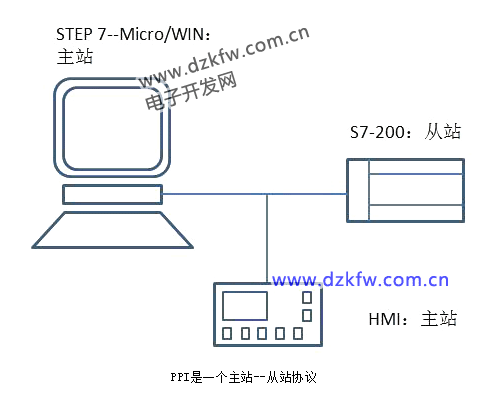

PPI网络

PPI网络

如果在用户程序中使能PPI主站模式,S7--200 CPU在运行模式下可以作主站。在使能PPI主站模式之后,可以使用网络读写指令来读写另外一个S7--200。当S7--200作PPI主站时,它仍然可以作为从站响应其它主站的请求,PPI高级允许网络设备建立一个设备与设备之间的逻辑连接。

2、MPI协议

MPI允许主--主通讯和主--从通讯。参见下图。要与一个S7--200 CPU通讯,STEP 7--Micro/WIN建立主--从连接。MPI协议不能与作为主站的S7-200 CPU通讯。网络设备通过任意两个设备之间的连接通讯(由MPI协议管理)。设备之间通讯连接的个数受S7--200 CPU或者EM277模块所支持的连接个数的限制。



MPI网络

MPI网络

3、PROFIBUS协议

PROFIBUS协议通常用于实现与分布式I/O (远程I/O)的高速通讯。可以使用不同厂家的PROFIBUS设备。这些设备包括简单的输入或输出模块、电机控制器和PLC。PROFIBUS网络通常有一个主站和若干个I/O从站,参见下图。主站设备通过组态可以知道I/O从站的类型和站号。主站初始化网络使网络上的从站设备与组态相匹配。主站不断地读写从站的数据。当一个DP主站成功组态了一个DP从站之后,它就拥有了这个从站设备。如果在网上有第二个主站设备,那么它对第一个主站的从站的访问将会受到限制。

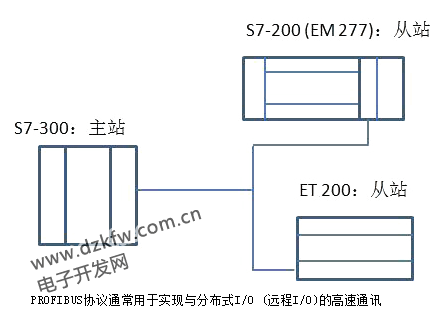

PROFIBUS网络

PROFIBUS网络

4、TCP/IP协议

通过以太网扩展模块(CP243--1)或互联网扩展模块(CP243--1 IT),S7-200将能支持TCP/IP以太网通讯。以太网(CP243--1)模块和互联网(CP243--1 IT)模块支持10到100M波特率,连接数CP243--1支持8个普通连接,CP243--1 IT支持1个STEP 7--Micro/WIN连接。
