S7-200plc的以太网模块CP243-1配置文档,V4.0 STEP 7 MicroWIN

作者:佚名    文章来源:本站原创    点击数:    更新时间:2024/7/21

主要介绍CP243-1的配置过程,以及编程指导,截图均为亲自截图,希望能给别人带来帮助,请珍惜别人的劳动成果,谢谢!

配置西门子PLC的CP243-1模块以实现以太网连接主要涉及以下几个步骤:‌

  1. 以太网向导配置:‌首先,‌使用STEP 7-Micro/WIN软件中的以太网向导(‌Ethernet Wizard)‌对CP243-1模块进行配置。‌这包括设置IP地址、‌子网掩码等网络参数。‌

  2. 模块位置和地址设置:‌确定CP243-1模块的位置,‌并计算或指定它所占用的输出字节地址。‌这个地址需要根据CP243-1前面的I/O所占用的Q地址字节来决定。‌例如,‌如果CP243-1安装在紧挨CPU的0号槽,‌其前面的输出占用了QB0和QB1两个字节,‌那么CP243-1的地址应按顺序排列,‌设为QB2。‌

  3. 连接数设置:‌根据通信需求设置连接数。‌如果仅与PC Access软件通信,‌则设置连接数为1。‌

  4. 工作模式和TSAP地址设置:‌CP243-1以太网模块必须配置为服务器端,‌以接受所有客户端的连接请求。‌TSAP(‌Transport Service Access Point)‌地址是通信连接地址,‌包括通信连接号和模块安装在S7-200的机架/槽号。‌本地TSAP地址自动生成,‌无法修改;‌远程TSAP地址是连接的远程设备所设置的地址。‌

  5. 程序下载与测试:‌完成以太网向导配置后,‌需要将生成的ETHx_CTRL块调用到程序中,‌并将项目程序下载到PLC。‌之后,‌通过断电后重新上电使配置生效,‌并测试通信是否正常工作。‌

通过上述步骤,‌可以确保CP243-1模块正确配置以实现与PC或其他设备的以太网通信。‌

CP243-1配置文档

CP243-1以太网通信模块

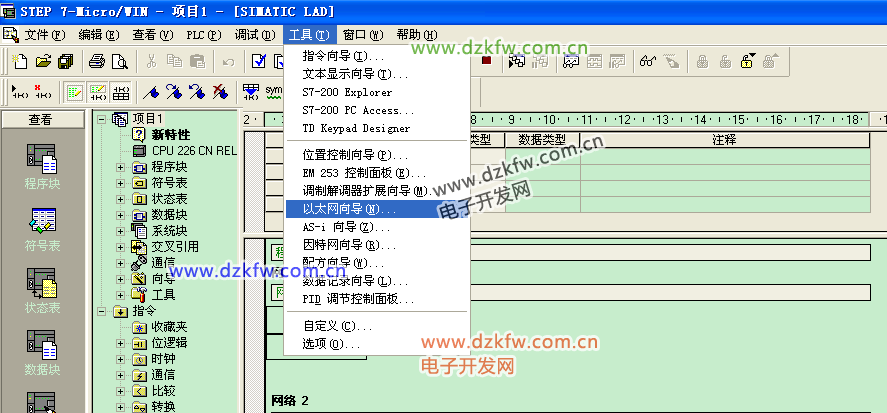

1.点击工具—以太网向导:

STEP7点击工具—以太网向导

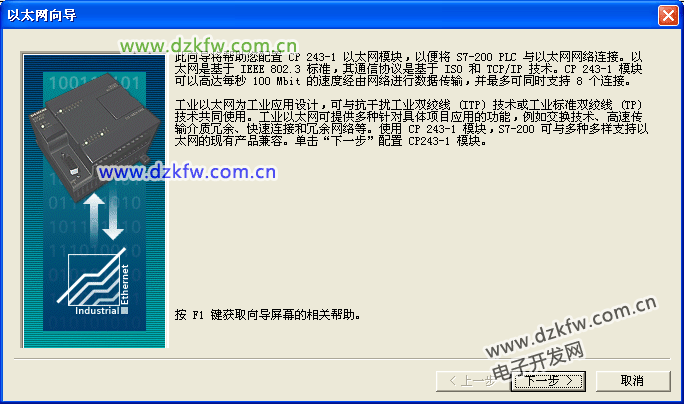

2.弹出以太网向导对话框,点下一步:

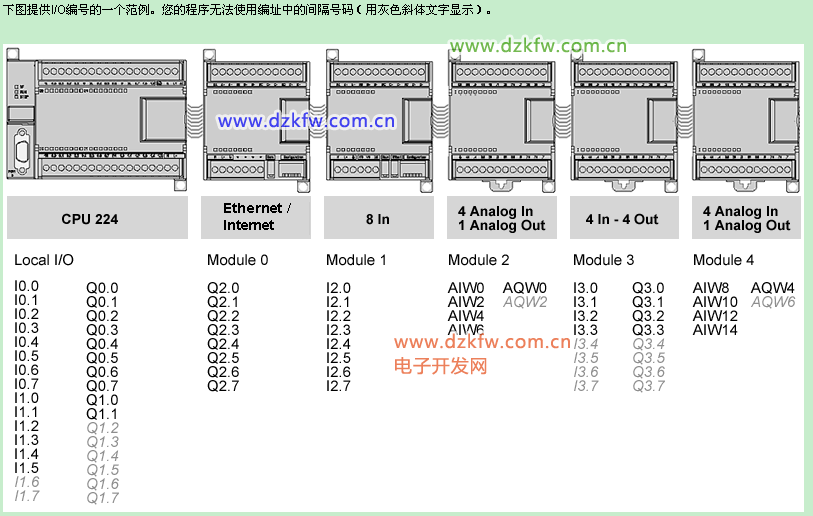

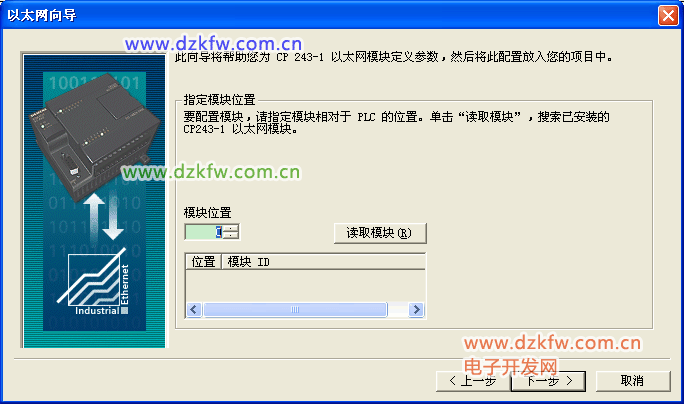

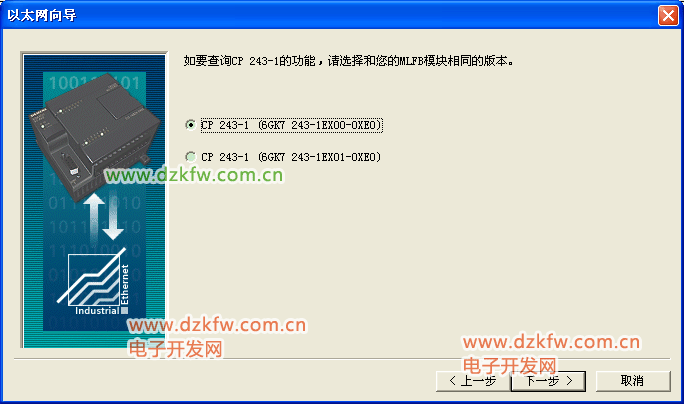

3.出现模块位置选项,可以连接到实际的PLC系统中在线读取模块的位置,也可以计算模块的位置,从CPU开始,其后的第一个模块为0,以此类推,可以推算出CP243-1的模块位置。



4.直接默认点下一步:



5.输入为CP243-1分配的IP地址、子网掩码、网关地址,然后点击下一步:

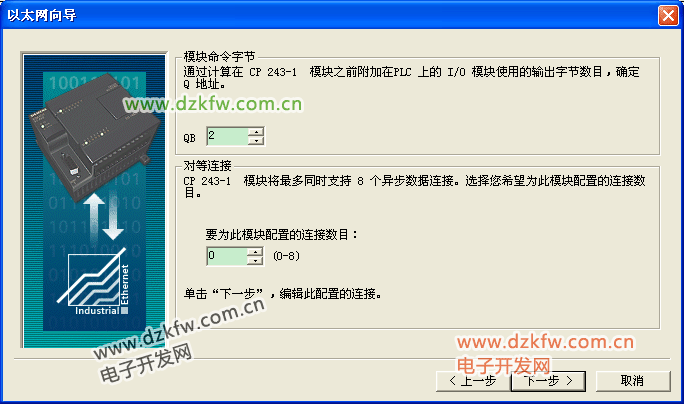

6. 输入以太网模块的输出内存地址(Q地址)。智能模块的命令字节是指定给模块的Q字节(输出字节)。

如果向导在步骤3读取模块位置,输出内存地址会自动显示。 这个QB的地址指CP243-1模块前用到的最大的Q地址+1。 配置连接数目,这里最多只能配置8个连接

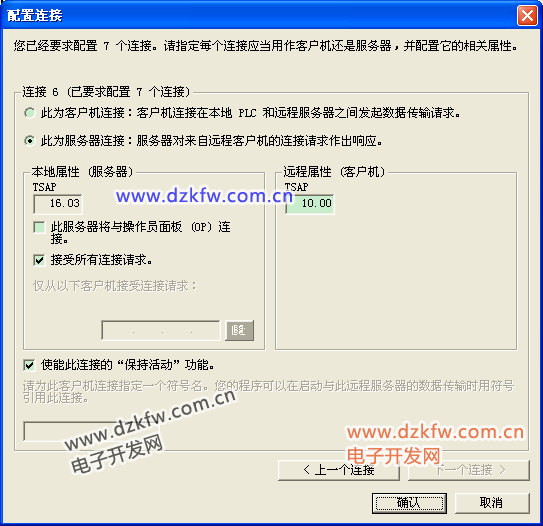

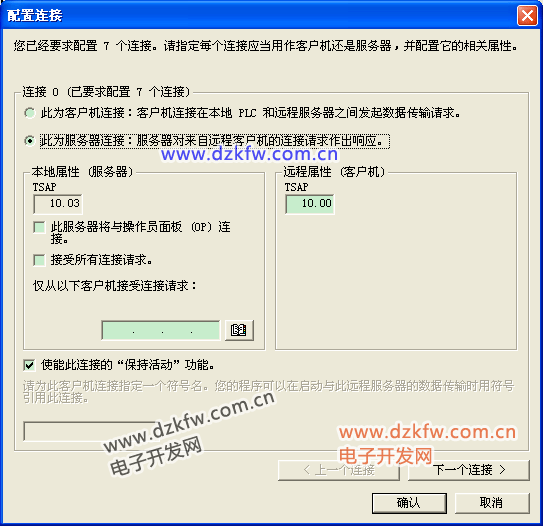

7.使用下一个连接 > 和 < 前一个连接按钮,在您正在配置的连接之间浏览,点接受所有连接,即可以和所有的客户端连接,也可以指定客户机连接,需要输入客户机的IP地址。



8.配置完连接后,点击确认键,



9.默认下一步:

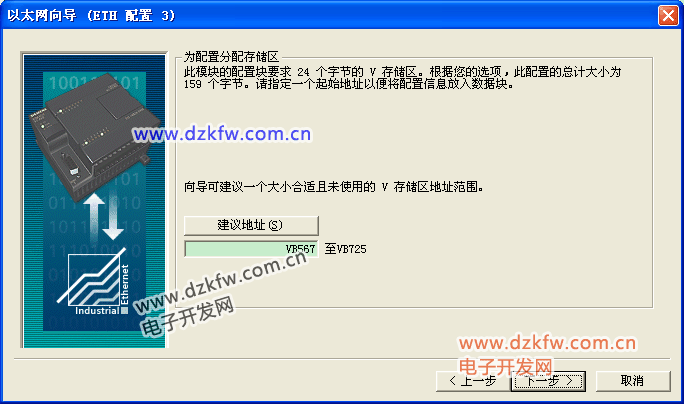

10.为配置分配存储区,点击下一步:

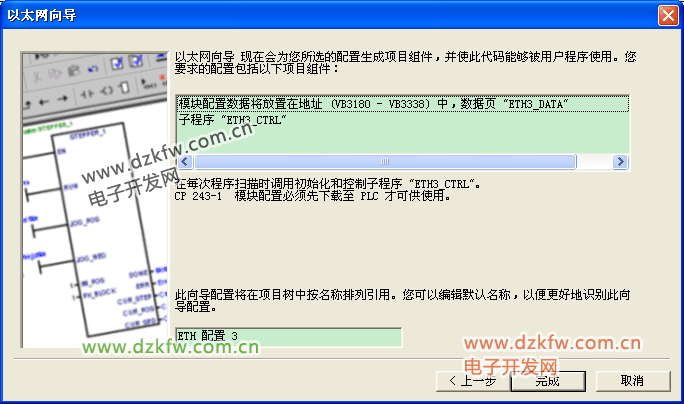

11.点击完成整个配置:

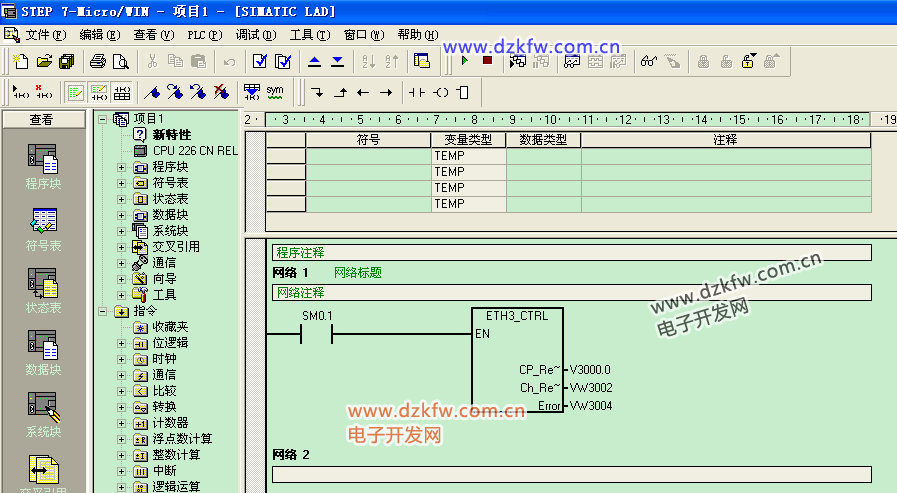

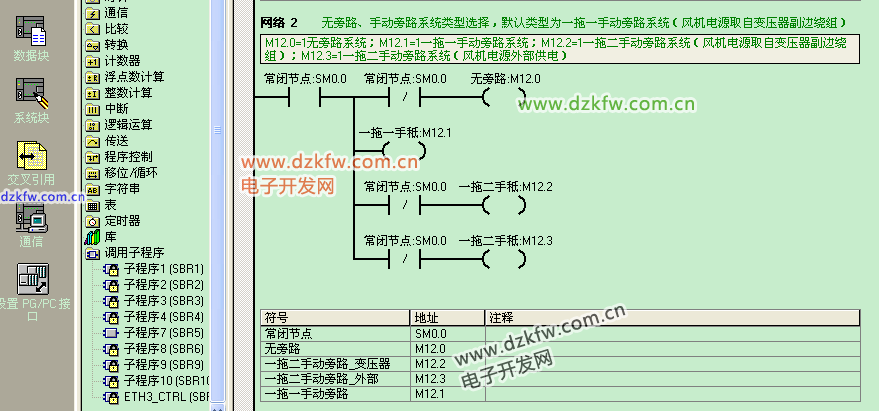

12.编程:在调用子程序里找到ETHX_CTRL,使用SM0.1触发以太网通讯。





13.注意事项

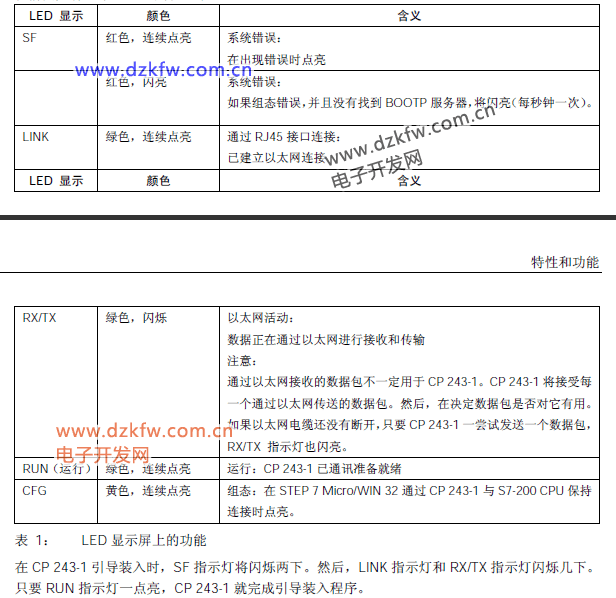

(1)下载程序后,一定要把PLC系统重启一下,以使CP243-1的配置生效。 (2)每个CPU只能连接一个CP243-1。 (3)作为客户机和服务器的注意事项。 (4)面板指示灯的意义。

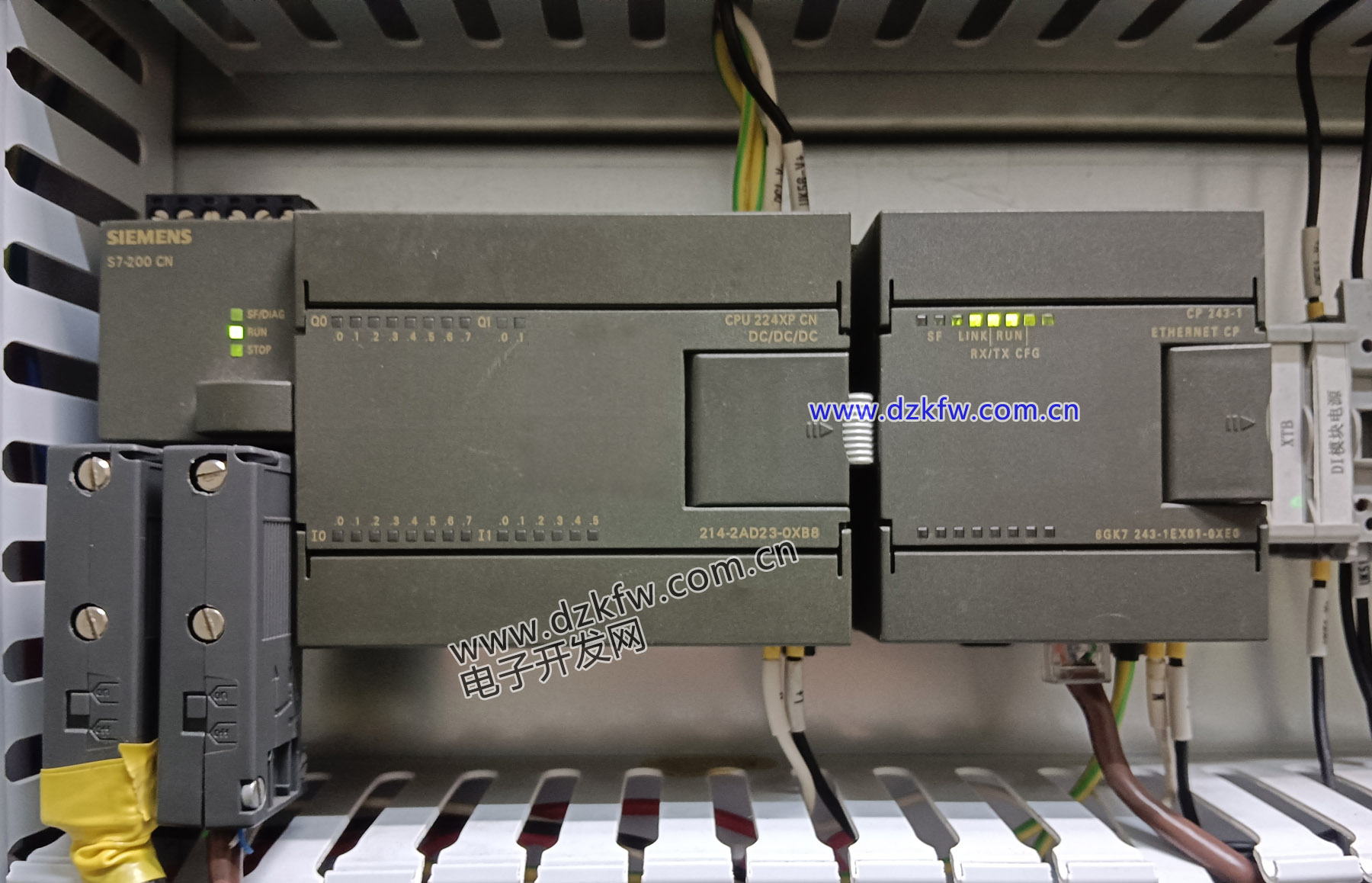

S7-200PLC的以太网通讯模块CP243-1

▲S7-200PLC的以太网通讯模块CP243-1
