CP243-1以太网通讯模块配置说明
必备条件:
装有STEP7Micro/WIN32软件的电脑。
·PC/PPI 电缆。
首次、配置时必须要用到PC/PPI电缆，将PC/PPI电缆一头连接电脑的串口，另一头连接CPU上的串口:

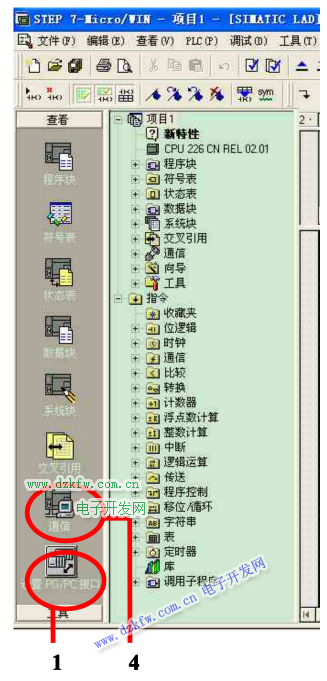

1、打开STEP7 Micro/WIN32软件，在查看栏选择“设置PC/PG 接口”；

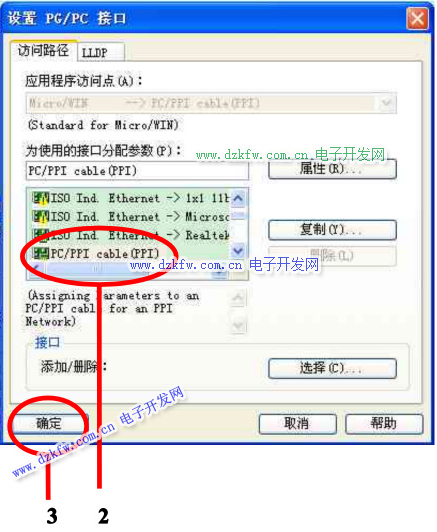

2、为使用的借口分配参数选择:“PC/PPI cable(PPI)”；
3、点击“确定”按钮;
4、在查看栏选择“通信”;

1、“点击刷新
2、出现 CP243-1 后双击选择:
3、点击“确定”按钮;

1、在菜单栏中选择“工具”-->“以太网向导”

1、点击“下一步”进入指定模块位置；

1、在此处选择模块在PLC中的位置，本次PLC中选择“6；
2、也可以用“读取模块”按钮搜寻在线的CP243-1模块。
3、搜索到后选中;
4、点击“下一步”按钮。
(在本系统中，CP243-1模块是在6的位置，前方硬件有，CPU226、DO、DI、DI、DI、AI、AI
模块。)

1、在此处填写IP地址,PLC1为“192.168.147.11”，PLC2为“192.168.147.12”；
2、在此处填写子网掩码，PLC1、PLC2均为“255.255.255.0”;
3、选择模块的通讯类型，选择“自动检测通信”；
4、点击“下一步”按钮。

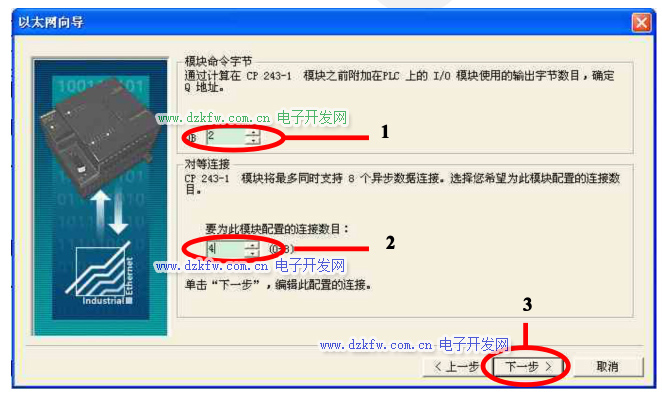

1、在此处填写模块占用的输出地址，使用“读取模块”功能会出现一个缺省值,建议使用缺省值。
2、配置允许连接CP243-1模块的电脑数量。
3、点击“下一步”按钮。
注:1、CP243-1模块要占用一个字节的Q地址，应用模块时内部占用，
2、这个Q字节不能与其他输出模块的地址相同，如果您在以太网向导中选择读取模块地址的方式，则这个地址会自动生成，并不能修改:如果没有选择自动读取模块地址的方式，则这个地址可以自己指定(注意不能与其他输出模块的地址相同)

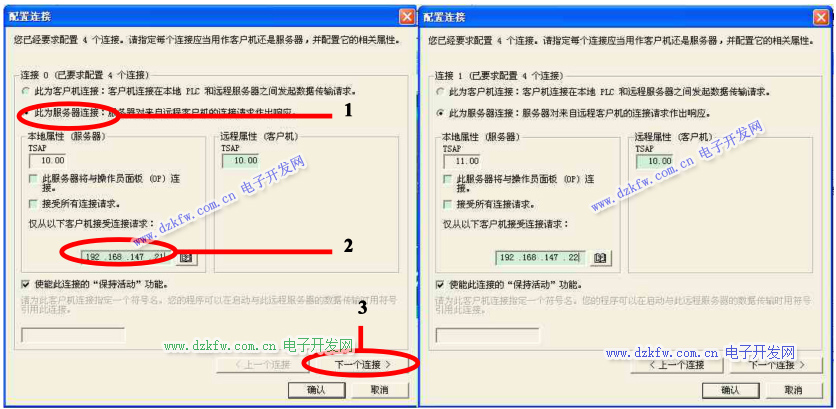

1、选择“此为服务器连接”;
2、设置可连接的客户机的IP地址;
3、点击i“下一个连接”按钮。

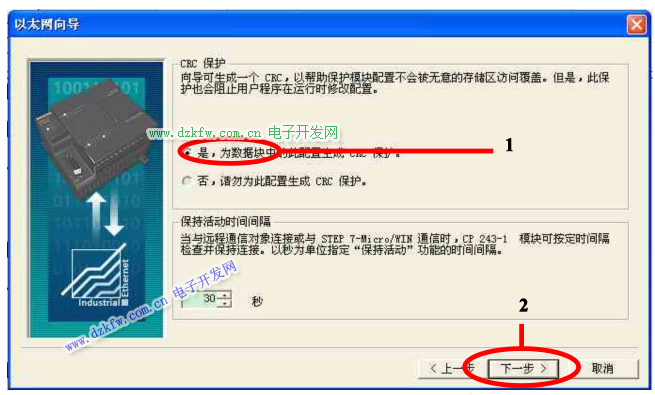

1、选择“是，为数据块中的配置生成CRC保护”;
2、点击“下一步”按钮;

1、为配置分配存储区,一般选择建议地址;
2、点击“下一步”按钮;

1、点击“完成”按钮;
2、点击“是”按钮。
至此已完成了CP243-1模块的配置。此时拔下PC/PPI电缆，将网络线插入电脑，另一端插入CP243-1模块所连接的路由器;用PC-Acess测试客户机能否正常连通CP243-1模块;首先安装PC-Access V1.0.4.10(SP4)，打开PC-Access。

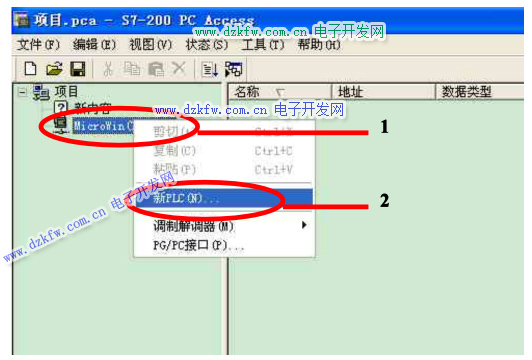

1、右键单击“MicroWin”;
2、选择“新PLC(N)选项";

1、名称改为“PLC1”，也可自行设定;
2、选择要连接的CP243-1模块的IP地址;
3、远程TSAP改为“10.06”，如果此台电脑的IP地址已经改为“192.168.147.21"
IP地址为“192.168.147.22”的电脑对应改为“11.06”
IP地址为“192.168.147.23”的电脑对应改为“12.06”
IP地址为“192.168.147.24”的电脑对应改为“13.06”
4、点击“认”按钮;

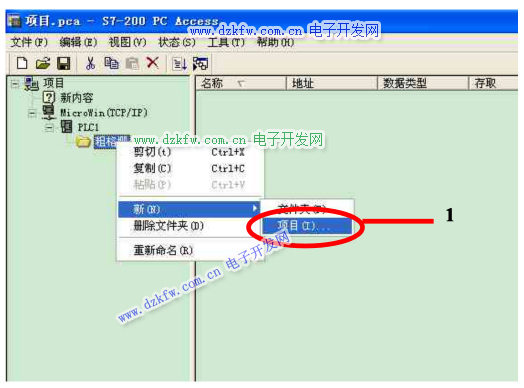

1、新建文件夹更名后，选择“新建项目”；

1新建项目，选择默认选项，点击“确认”按钮;

1、点击“在测试客户机中增加相关项目”按钮;
2、点击“测试客户机状态”；

1、若质量“坏”变为“好”，则说明电脑可正常通讯CP243-1模块;
