S7-200多主站连接以太网通讯设置说明

S7-200多主站连接以太网通讯设置说明

（请注意，该驱动最多支持单台PLC与8台PC进行，在每次设置并向PLC下载完毕后，请断电并重启PLC以保证配置能正常被使用）

下面我们以两台上位机（PC1和PC2）与两套S7－200PLC（PLC1和PLC2）进行通讯时的配置来做说明，先以配置PLC1为例。

1. 在STEP 7-Micro/Win 编程软件中对Ethernet连接进行设置

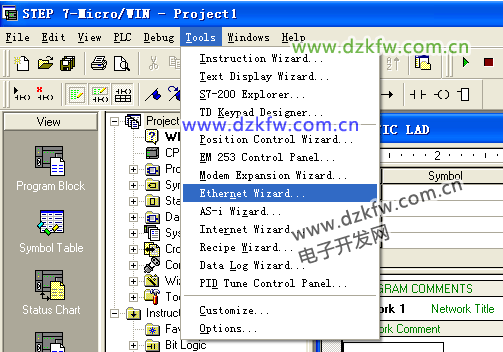

1)打开[Tools] – [Ethernet Wizard]，如图1所示。

图1

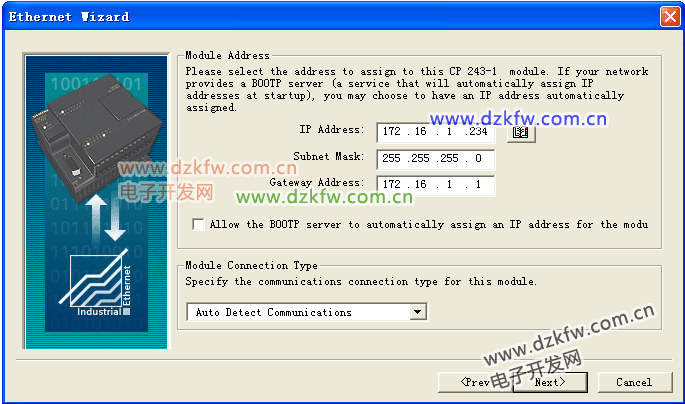

2)点选[Next]到IP地址配置界面，输入分配给PLC1的IP地址，如图2所示。

图2

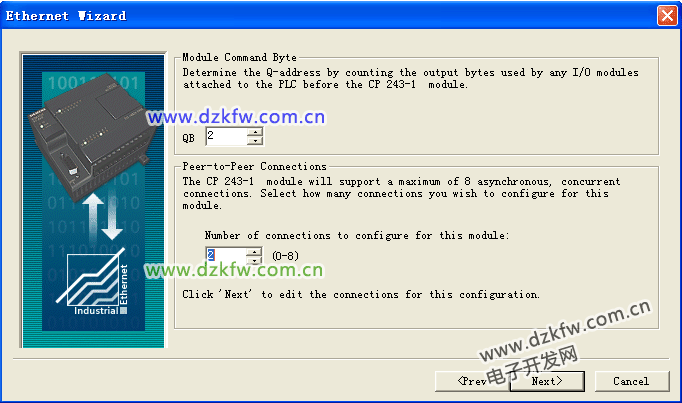

3)点选[Next]到连接配置界面，输入欲连接本PLC的上位机数目，如图3所示。

图3

4)点选[Next]，对连接做详细配置。

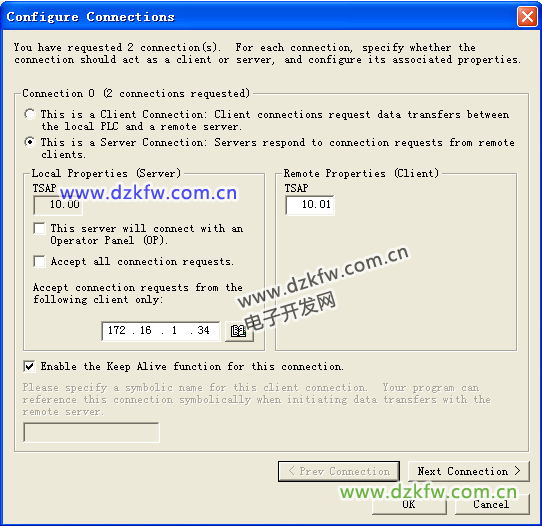

首先选择[Server Connection]选项，将200设置为Server，[Remote Properties]中TSAP填写10.01，页面左侧[Local Properties]编辑框中10.00是自动生成的，不能配置，[Accept connection] IP地址填写欲连接该200的上位机PC1的IP地址，如图4所示。

图4

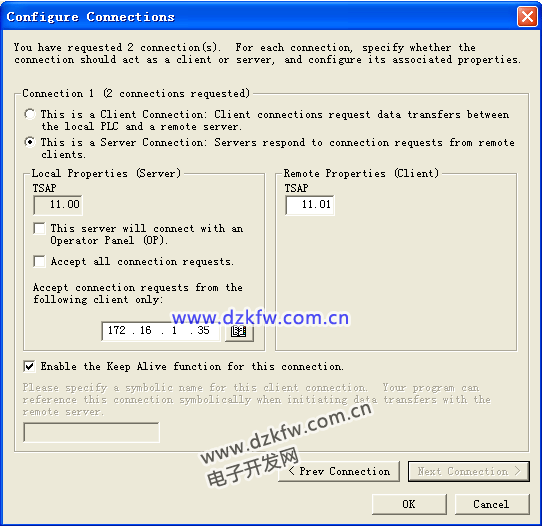

一个上位机PC1参数设置完毕后，点击[Next Connection]到下一页，配置另外一个上位机PC2内容与之前类似，如图5所示。全部配置完毕之后，点击[OK]完成，在点击[Next]直至全部配置完毕。

图5

PLC2的配置与上面类似，例如把PLC2的IP地址设置为：172.16.1.235，其他与PLC1的配置相同。

2. 依赖文件kvS7200.ini

[XXX.XXX.XXX.XXX:0] XXX.XXX.XXX.XXX 表示目标S7-200IP地址

LocalTSAP=XXXX 对应 STEP 7-Micro/Win配置中的Remote TSAP

RemoteTSAP=XXXX 对应 STEP 7-Micro/Win配置中的Local TSAP

这行要空白

INI文件共4行，如:

[172.16.6.234:0]

LocalTSAP=1000

RemoteTSAP=1001

如有多台PLC，INI文件内容重复添加，如

[172.16.6.234:0]

LocalTSAP=1000

RemoteTSAP=1001

[172.16.6.235:0]

LocalTSAP=1000

RemoteTSAP=1001

……

因此，PC1的依赖文件kvS7200.ini可以写成如下所示的内容：

[172.16.1.234:0]

LocalTSAP=1000

RemoteTSAP=1001

[172.16.1.235:0]

LocalTSAP=1000

RemoteTSAP=1001

PC2的依赖文件kvS7200.ini可以写成如下所示的内容：

[172.16.1.234:0]

LocalTSAP=1100

RemoteTSAP=1101

[172.16.1.235:0]

LocalTSAP=1100

RemoteTSAP=1101

备注：有的客户把kvS7200.ini文件写成如下所示的内容：

[172.16.1.234:0]

LocalTSAP=1000

RemoteTSAP=1001

[172.16.1.235:0]

LocalTSAP=1000

RemoteTSAP=1001

[172.16.1.234:0]

LocalTSAP=1100

RemoteTSAP=1101

[172.16.1.235:0]

LocalTSAP=1100

RemoteTSAP=1101

然后分别放到PC1和PC2上，这样可能会导致通讯失败，请注意不要这样写。

S7-200 多主站连接以太网通讯设置说明 Ver1.0

北京亚控科技发展有限公司
