会员注册西门子plc S7-200 通过 Modbus Master 和 Slave 协议库通信时，Modbus 地址和 S7-200 内存储区地址的 映射关系都类似。

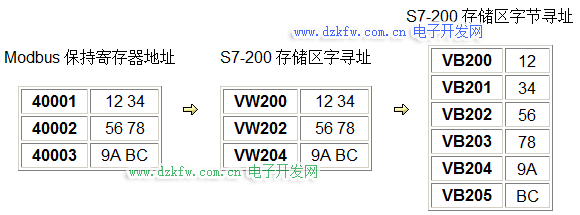

Modbus 保持寄存器地址映射举例：
Modbus 数字量地址映射举例：

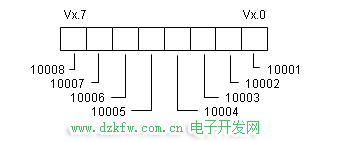

位地址（0xxxx 和 1xxxx）数据总是以字节为单位打包读写。第一个字节中的最低有效位对应 Modbus 地址的起始地址。如下图所示：
图 4. 数字量地址映射举例
2.3 Modbus RTU 从站地址与S7-200的地址对应
Modbus地址总是以00001、30004之类的形式出现。S7-200内部的数据存储区与Modbus的0、1、3、4共4类地址的对应关系如下：
表2. Modbus地址对应表
| Modbus地址 | S7-200数据区 |
|---|---|
| 00001 ~ 00128 | Q0.0 ~ Q15.7 |
| 10001 ~ 10128 | I0.0 ~ I15.7 |
| 30001 ~ 30032 | AIW0 ~ AIW62 |
| 40001 ~ 4xxxx | T ~ T + 2 * (xxxx -1) |
其中T为S7-200中的缓冲区起始地址，即 HoldStart。
如果已知S7-200中的V存储区地址，推算Modbus地址的公式如下：
Modbus地址 = 40000 + (T/2+1) ; T为偶数
2.4 Modbus RTU 从站指令库支持的功能码
Modbus RTU 从站指令库支持特定的 Modbus 功能。访问使用此指令库的主站必须遵循这个指令库的要求。
表 3. Modbus RTU 从站功能码
| 功能码 | 主站使用相应功能码作用于此从站的效用 |
|---|---|
| 1 | 读取单个/多个线圈（离散量输出点）状态。 功能 1 返回任意个数输出点（Q）的 ON/OFF 状态。 |
| 2 | 读取单个/多个触点（离散量输入点）状态。 功能 2 返回任意个数输入点（I）的 ON/OFF 状态。 |
| 3 | 读取单个/多个保持寄存器。功能 3 返回 V 存储区的内容。在 Modbus 协议下保持寄存器都是"字"值，在一次请求中可以读取最多 120 个字的数据。 |
| 4 | 读取单个/多个输入寄存器。功能 4 返回 S7-200 的模拟量数据值。 |
| 5 | 写单个线圈（离散量输出点）。功能 5 用于将离散量输出点设置为指定的值。这个点不是被强制的，用户程序可以覆盖 Modbus 通信请求写入的值。 |
| 6 | 写单个保持寄存器。功能 6 写一个值到 S7-200 的 V 存储区的保持寄存器中。 |
| 15 | 写多个线圈（离散量输出点）。功能 15 把多个离散量输出点的值写到 S7-200 的输出映像寄存器（Q 区）。输出点的地址必须以字节边界起始（如 Q0.0 或 Q2.0），并且输出点的数目必须是 8 的整数倍。这是此 Modbus RTU 从站指令库的限制。些点不是被强制的，用户程序可以覆盖 Modbus 通信请求写入的值。 |
| 16 | 些多个保持寄存器。功能 16 写多个值到 S7-200 的 V 存储区的保持寄存器中。在一次请求中可以写最多 120 个字的数据。 |
