PLC与变频器RS-485通信实例接线图,2线RS-485和4线RS-485的RS-422

作者:佚名    文章来源:网络    点击数:    更新时间:2022-08-17

变频器与PLC进行RS-485通信连接后,可以接收PLC通过通信电缆发送过来的命令,如果有多台变频器与PLC进行RS-485通信连接,必须给每台变频器设置站号(使用参数Pr. 117,o~31),PLC向某台变频器发送命令数据时,数据的首端为站号。

优点:硬件简单、造价最低,可控制32台变频器

缺点:编程工作量较大

1、单台变频器与PLC的RS-485通信连接

两者在链接时,一台设备的发送端子(+\-)应分别与另一台设备的接收端子(+\-)连接,接收端子(+\-)应分别与另一台设备的发送端子(+\-)连接。

单台变频器与PLC的RS-485通信连接

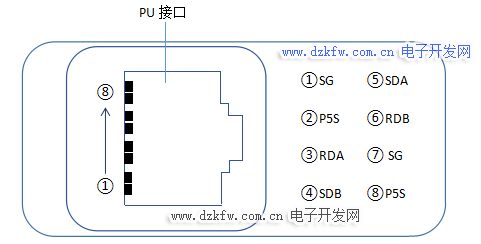

485BD通信板的外形与安装

485BD通信板的外形与安装

2、多台变频器与PLC的RS-485通信连接

它可以实现一台控制多台变频器的运行

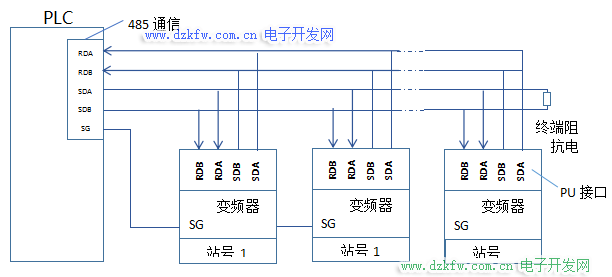

多台变频器与PLC的RS-485通信连接

变频器与PLC相衔接时应该留意以下几点:

(1)对PLC自身应按规定的接线规范和接地条件进行接地,并且应留意防止和变频器运用共同的接地线,且在接地时使二者尽可能分隔。

(2)当电源条件不太好时,应在PLC的电源模块及输入/输出模块的电源线上接入噪音滤波器、电抗器和能降低噪音用的器材等,别的,若有必要,在变频器输入一侧也应采纳相应的办法。

(3)当把变频器和PLC装置于同一操作柜中时,应尽可能使与变频器有关的电线和与PLC有关的电线分隔。

(4)经过运用屏蔽线和双绞线到达进步噪音搅扰的水平。



2线RS-485和4线RS-485的区别

4线485应该是增加两条通讯线来实现的全双工通讯,也就是RS422总线。2线的是RS485,是单工的。

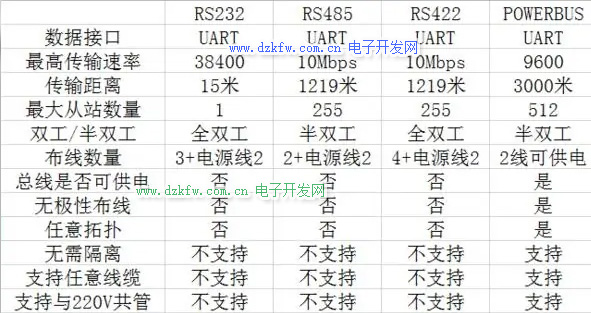

RS232,RS485,RS422通讯方式的比较

1、 RS-485可以采用二线与四线方式,二线制可实现真正的多点双向通信。 而采用四线连接时,与RS-422一样只能实现点对多的通信,即只能有一个主(Master)设备,其余为从设备,但它比RS-422有改进,无论四线还是二线连接方式总线上可多接到32个设备。

2、RS-485与RS-422的不同还在于其共模输出电压是不同的,RS-485是-7V至+12V之间,而RS-422在-7V至+7V之间,RS-485接收器最小输入阻抗为12k欧姆,RS-422是4k欧姆。RS-485满足所有RS-422的规范,所以RS-485的驱动器可以用在RS-422网络中应用。

3、RS-485与RS-422一样,其最大传输距离约为1219米,最大传输速率为10Mb/s。平衡双绞线的长度与传输速率成反比,在100kb/s速率以下,才可能使用规定最长的电缆长度。只有在很短的距离下才能获得最高速率传输。一般100米长双绞线最大传输速率仅为1Mb/s。

4、 RS-485需要2个终接电阻,其阻值要求等于传输电缆的特性阻抗。在矩距离传输时可不需终接电阻,即一般在300米以下不需终接电阻。终接电阻接在传输总线的两端

Tags:PLC与变频器,RS-485,通信
