1．使用中、小规模集成电路来设计组合电路是最常见的逻辑电路设计方法。设计组合电路的一般步骤如图所示。

2．组合逻辑电路的设计

步骤：①根据对逻辑功能要求，列真值表

②由真值表写出逻辑表达式

③根据要求化简和变换逻辑函数表达式

④根据要求画出逻辑图

⑤芯片选择，接成实物

⑥分析并比较设计的优劣

设计目标：电路简单，所用器件最少，可靠性好等

要求：设计一个三人表决电路，结果按“少数服从多数”的原则决定。

方法：

（1）：只用74LS00，74LS20实现。

（SSI设计）

（2）：用74LS138和74LS20实现。

（MSI设计）

（3）：用74LS151或LS153实现。

（MSI设计）

方法一：用SSI设计（用74LS00，74LS20）实现三人表决电路

分析：

①设A、B、C：三人的意见。

同意为逻辑“1”；不同意为逻辑“0”

L：表决结果。

事件通过为逻辑“1”；没通过为逻辑“0”

列出真值表如右表所示。

②由真值表写出逻辑表达式：

③用卡诺图进行化简。

④画出逻辑图。

⑤选择芯片并连接。

用74LS00和74LS20实物接线如下：

方法二：用译码器138和与非门74LS20设计实现三人表决电路

用译码器138和与非门74LS20的实物接线图

方法三：用8选1数据选择器74LS151实现三人表决电路

将输入变量接至数据选择器的地址输入端，即A=A2，B=A1，C=A0。输出变量接至数据选择器的输出端，即L=Y。将逻辑函数L的最小项表达式与74151的功能表相比较，

用数据选择器74LS151实现接线图

方法四：用4选1数据选择器74LS153实现三人表决电路

该逻辑函数含有三个逻辑变量，可选其中的两个（A，B）作为数据选择器的地址输入变量，一个（C）作为数据输入变量。

用数据选择器74LS153实现接线图

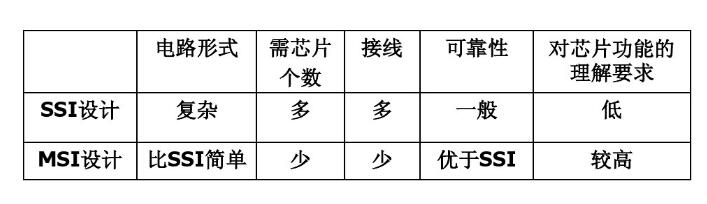

比较：

结论：MSI设计优于SSI设计的。
