问：可否帮我设计个电路，就是用来开关LM3914电量显示器，就是按一下按健接通电源3秒,3秒时间到自动关闭电量显示器电源。最好电路简单点，分离元件。
谢谢了！

答：不知道你的电路使用的电压是多少。电量指示耗电不大，可以用下面这个电路：

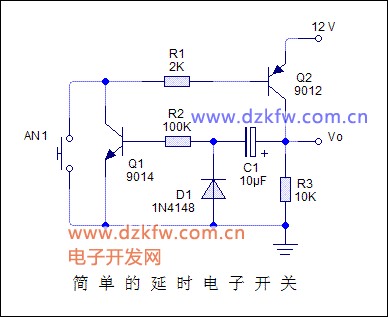

简单的延时电子开关电路

如果有电磁干扰，造成电路误触发，可以在Q2的 be 结并联一个10nF 的电容。

Q1的 be 结也可并联一个10nF 的电容。

问：可否分析一下工作原理？太历害了。我想用在3。6V锂电上，时间10秒到15之间都可以，怎么改进？谢！！

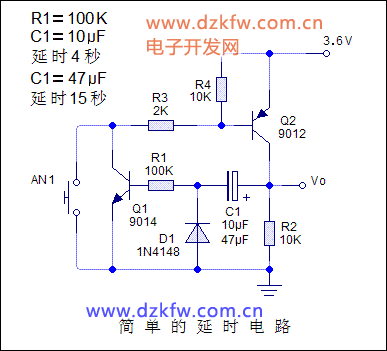

答：  如果延时15秒，把下图中的C1换成47uF即可。


这个电路其实是模拟可控硅电路的变形应用。
触发灵敏度非常高，用手指轻轻触碰Q1的b 或 c 极，就可以触发电路翻转，所以要采取措施降低触发灵敏度。

按下AN1 后，Q2导通，C1两端的电压不能突变，可以认为近似短路，Q2导通输出的电压通过R1使Q1 也导通，所以即使放开AN1，电路也会保持导通状态。
C1通过R1和Q1的be结充电，经过一段时间后，C1上的电压越来越高，接近电源电压，Q1的be结上的电压越来越低，Q1逐步趋向于截止，Q2导通程度也降低，输出电压下降。
此时C1上的电压就会通过R2、D1放电，在D1上有约0.6V的压降，此电压同时反向加在Q1的be结上，使Q1加速截止，Q2也截止，电路输出关断。

延时导通的时间，由R1、C1 决定，调整其数值即可改变延时时长。
