2.1声道有源音箱电路图分析及维修方法

通用2.1声道有源音箱电路图分析及维修方法

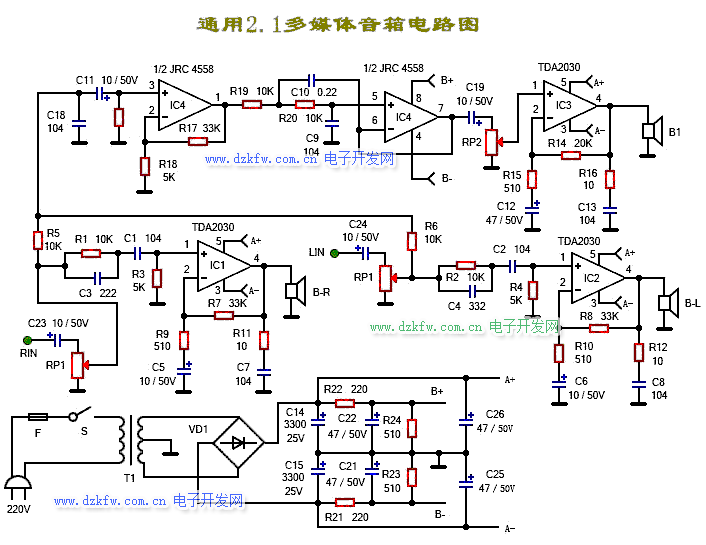

一、电源电路（图纸的最下面部分）：220V市电经过保险管（F 1A），和开关S后进入变压器初级，变压器的次级输出 双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后， 输出的空载电压约为正负16V左右（2×12V），即A+为正16V，A-为负16V。正负16V为三块功放芯片 TDA2030，UTC2030提供电源。另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。 在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，摩机爱好者在更换两个3300uF电容时，也可以考虑 加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。这里我只以图纸的左声道为例作个介绍。 如图，R IN为右信号输入端，经过耦合电容C23进入音量电位器，（音量电位器有三个引脚，与C23连接的是输入端， 输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高音信号，使声音更加清晰。尔后信号经过耦合电容C1进入右声道功放，型号为TDA2030的1脚，经过功率放大后，由TDA2030的第四脚输出，推动右喇叭发声。图中的R7为反馈电阻，R7/R9为决定TDA2030芯片的放大倍数。因此，调整R7的阻值 ，就可以调整放大倍数。R11/C7为扬声器补偿网络。

三、超低音电路。由左右声道信号经两个10K隔离电阻R5、R6后混合送至C11耦合电容，尔后信号进入IC4 JRC4558的3脚，图中 IC4A为超低音的前置放大器。R201T将此放大器的放大倍数设置为6倍左右（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。4558的1脚为前置输出，经R19后进入由IC4B、C9、C10、R20组成的低通滤波器。 低通滤波器的作用是滤除200Hz以下的低频信号，R20和C10决定截止频率（具体每个厂家的截止频率设置略有不同）。 IC4B输出后经C19与重低音音量电位器的输入端相连接，调整超低音的音量后，由电位器滑动端输出进入超低音功放电路IC3 TDA2030A，此电路的原理与卫星箱功放一致。4脚为输出端，推动低音喇叭发声。

以上为R201T的基本工作原理。

注：漫步者R1900TII、1800TII，轻骑兵V23SE，惠威M200、M20W、M20L T120中采用的芯片LM1875T，其工作原理与本文中的TDA2030A一致。
