功率放大电路是一种以输出较大功率为目的的放大电路。它一般直接驱动负载，带载能力要强。功率放大电路通常作为多级放大电路的输出级。在很多电子设备中，要求放大电路的输出级能够带动某种负载，例如驱动仪表，使指针偏转；驱动扬声器，使之发声；或驱动自动控制系统中的执行机构等。总之，要求放大电路有足够大的输出功率。这样的放大电路统称为功率放大电路。

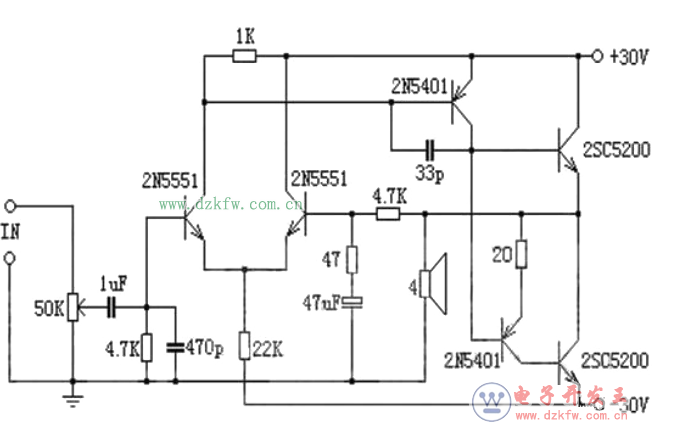

简易大功率功放电路图一

下图所示的电路，是一款比较简单的大功率功放电路，音质好，元减少，输出功率为50W，各元件没有什么特殊要求，只要焊接无误，通电即可成功。尤其适合对于新手搞制作，此功放电路是最好不过的了！

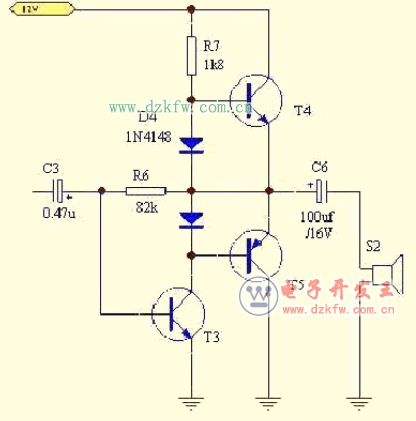

简易大功率功放电路图二：三个三极管组成的功放

3个三极管可以做一个小功放，用MP3或者电脑音频输出作为信号源可以带动喇叭。

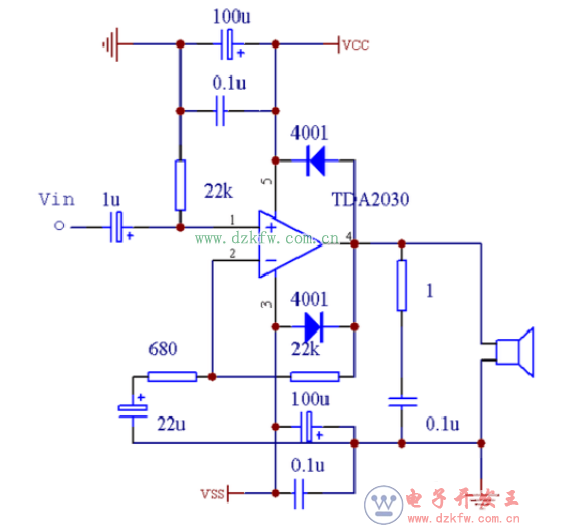

简易大功率功放电路图三：双电源功放

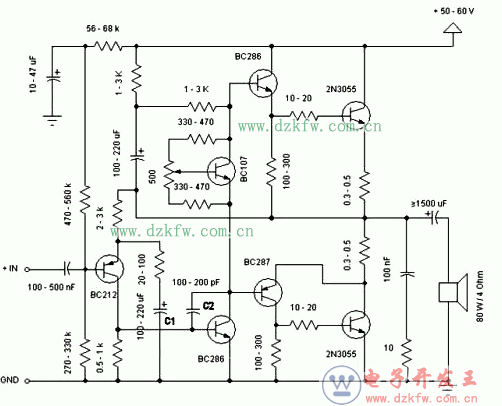

简易大功率功放电路图四

Vin下面的电位器用于取输入信号分压，接下来1u的电容用来隔去输入信号中的直流分量。由于你使用的是单电源电路，需要加偏执电路，就是下面两个100k的电阻组成的网络。tda2030下面150k和4.7k的电阻还有22u的电容构成反馈网络，决定交流放大倍数。两个4001二极管构成输出箝位电路，保证输出的范围在0~VCC直接，防止输出过高烧毁器件。1欧的电阻和0.1u的电容起阻抗匹配作用，听过最大功率传输定理定理吧，就是保证扬声器上得到最大功率输出。最后的2200u的电容也是隔直的作用，因为你前面用了直流偏置，所以输出信号里有直流分量，必须在此隔掉。

简易大功率功放电路图五：2N3055简洁优质大功率放大器，850功放原理图

C1输入隔直电容、R1输入电阻、R2为Q1、Q2差分管恒流电阻，R4为Q1输出负载兼Q3偏置电阻，C4消振电容，D1、D2为推动管Q4、Q5提供偏置电压，R5为Q3负载电阻，C3也是消振电容，Q6、Q7组成准互补输出，R6、R3组成反馈网络，放大倍数大略为R6/R3，C2为直流全反馈电容，R12与C5组成感性负载均衡网络。
