电子电喇叭的结构和电路原理图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-08-18

电子电喇叭的结构如图所示:

电子电喇叭的结构图

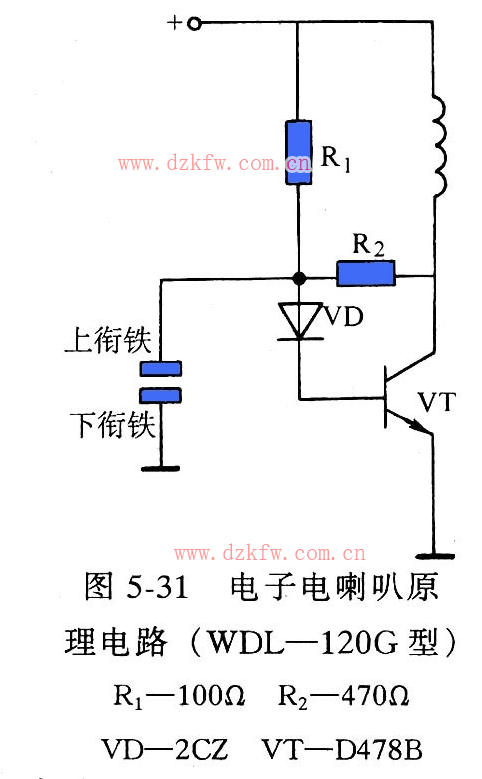

下图是电子喇叭、电子电喇叭电路原理图:

电子喇叭、电子电喇叭电路原理图

当喇叭电路接通电源后,由于晶体管VT加正向偏压而导通,线圈中便有电流通过,产生电磁力,吸引上衔铁,连同绝缘膜片和共鸣板一起动作,当上衔铁与下衔铁接触而直接搭铁时,晶体管VT失去偏压而截止,切断线圈中的电流,电磁力消失,膜片与共鸣板在弹力作用下复位,上、下衔铁又恢复为断开状态,晶体管VT重又导通,如此周而复始地动作,膜片不断振动便发出响声。
