漫步者R800TC有源音箱电路图 NE5532运放 TDA2616高保真双声道功放集成电路

作者:佚名    文章来源:本站原创    点击数:1630    更新时间:2023/9/20

漫步者R800TC有源音箱电路图

漫步者R800TC有源音箱一款使用TDA2616功放IC的产品,前级部分使用为大家所熟悉的NE5532运放做放大。其中RP1和RP2作用是高音截止频率调节。由于电路非常简单,且无需调试,所以很适合广大初学朋友制作。电路图如下

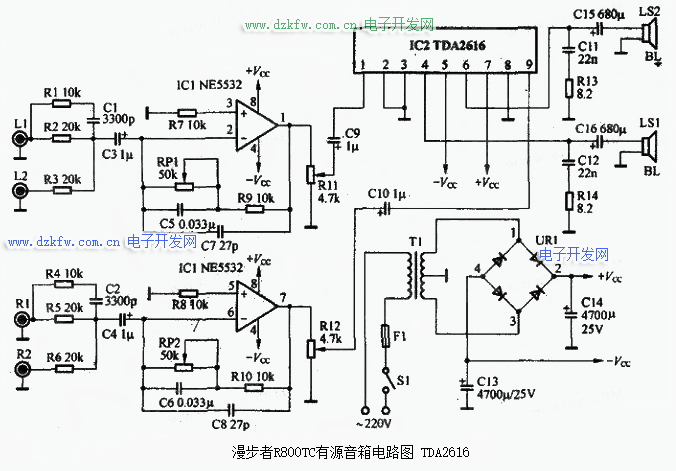

漫步者R800TC有源音箱电路图



漫步者R800TC有源音箱电路

推荐供电电压正负16V,不失真功率为双12W,TDA2616是菲利普94年的产品,音质方面值得肯定,总得来说音质和功率方面可以满足一般电脑多媒体的需要,祝大家成功^_^

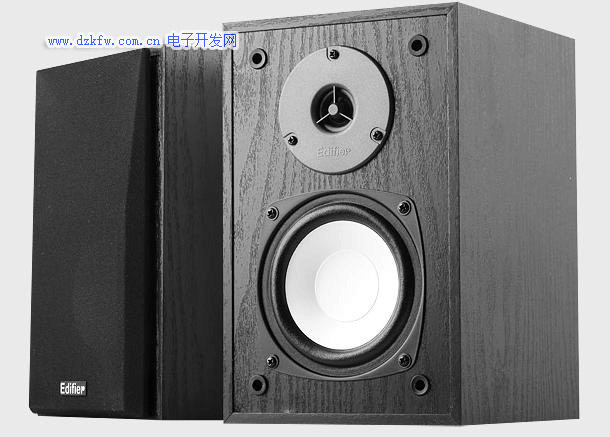

漫步者音箱

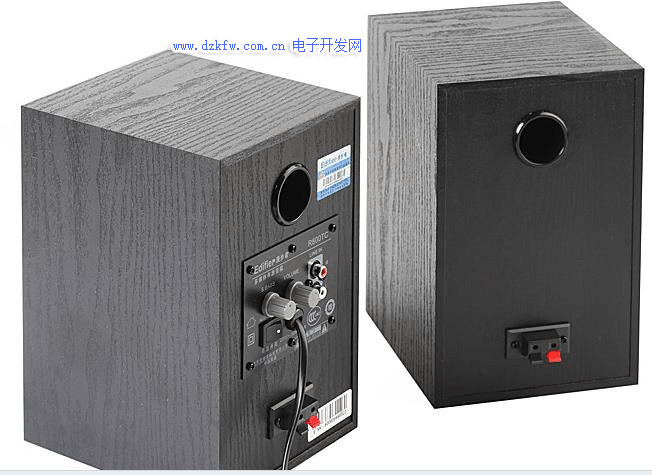

漫步者音箱





TDA2616高保真双声道功放集成电路

TDA2616是欧洲生产的高保真双声道音频功率放大集成电路,应用于电视音响、组合音响、“漫步者”有源音箱中作功率放大。 1. TDA2616内电路方框图及引脚功能 TDA2616集成块内部是由两路功能相同的音频功率放大电路

TDA2616是欧洲生产的高保真双声道音频功率放大集成电路,应用于电视音响、组合音响、“漫步者”有源音箱中作功率放大。 1. TDA2616内电路方框图及引脚功能 TDA2616集成块内部是由两路功能相同的音频功率放大电路为主构成双电源供电应用典型电路如图所示。该IC采用9脚单列直插式封装,见表所列。。其集成块的内电路方框图及其集成电路的引脚功能及数据

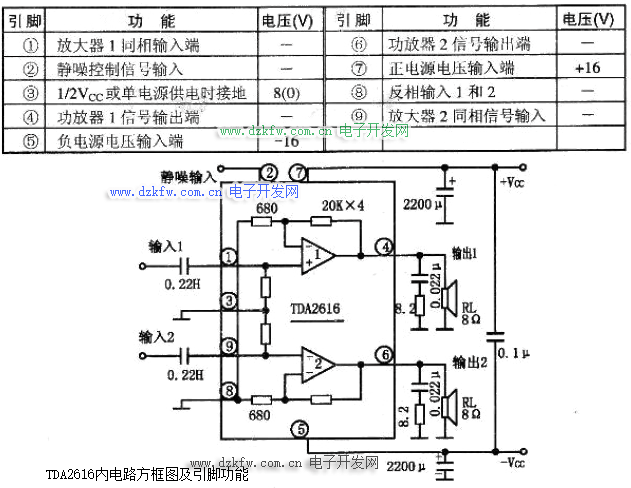

TDA2616内电路方框图及引脚功能

2. TDA2616主要电参数 (1)双电源供电。当Vcc=士16 V R,,=812 THD=0.5%时,Po=12 W;当THD=10%时,尸沪15 Wo (2)单电源供电。当Vc,=24 V. THD=10%. RL=4 S2时,Po=14 Wo 3. TDA2616典型应用电路 TDA2616双电源供电典型应用电路如图14-3所示,TDA2616集成块的单电源供电典型应用电路如图所示。

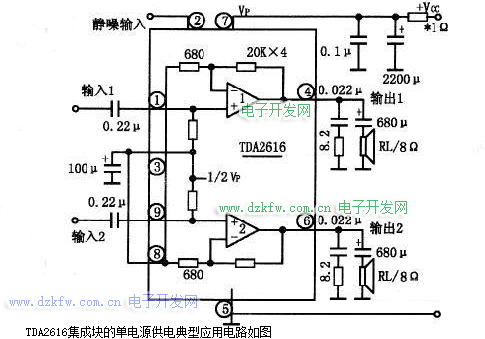

TDA2616集成块的单电源供电典型应用电路如图

4.故障检

修提示无论是单电源供电还是双电源供电,当出现无声故障时,都应在确定供电无问题后,先检查静噪电路是否处于误起动状态,可脱开②脚进行判断。
