OCL功放电路工作原理,功率放大

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-12-04

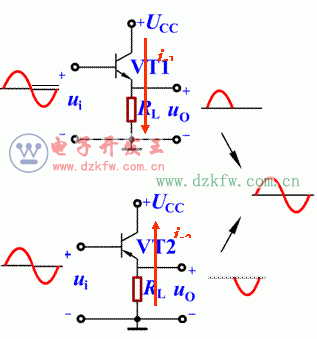

结构特点:VT1 VT2 分别是 NPN PNP 管,两管参数对称,接成射极输出器。

工作原理:当输入信号 ui  = 0 时,两管均不导通,无电流流过负载,输出电压 uo = 0。

当输入信号 ui 0:

ui 正半周,VT1 发射结正偏导通,VT2 截止。

ic1自上而下流过负载,输出 uo  的正半周。

ui 负半周, VT2 发射结正偏导通, VT1 截止。

ic2 自下而上流过负载,输出 uo 的负半周。

可见在 ui 的整个周期内,两管交替导通,负载上得到一个完整 波形。

结论:

两管互补,工作性能对称,各自导通半个周期,因而称为互补对称电路。

2. 最大输出功率和效率

最大输出功率 Pom
