BTL电路图(桥式推挽功放或称平衡式无输出变压器电路)

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-11-26

1.优缺点
①优点:·电源利用率(理想情况下)是100%,比OTL或OCL电路提高了50%
              ·BTL输出功率是OCL或OTL的四倍
②缺点:·晶体管数目最多,总损耗增大,致使转换效率降低
              ·输入输出信号均无接地点,用时不十分方便
2.应用举例(以LM386集成功放为例)
①LM386简介

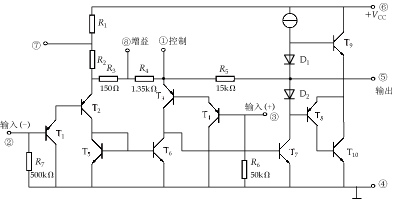

  · 内部电路:

LM386内部电路,LM386内部结构


说明:
  ▲ 是一种通用型小功率集成功放,具有低功耗、失真小、电源电压范围广等特点。
  ▲ T1、T2与T3、T4构成达林顿PNP型输入级T5与T6为集电极镜像电流源负载,输入阻抗为50kΩ。采用这种输入方式时,输入直流电为可接近零。
     ▲ T7为中间级,其负载为一恒流源,因此具有极高的电压增益。
  ▲ T8、T9与T10组成准互补输出,其中D1、D2提供静态偏置以消除交越失真。
  ▲ 电路单电源供电,如在①、⑧间接一个可调电阻电容串联网络,就可改变功放的增益,其可调范围为20~200倍。
  ▲ LM386供电电压为4~12V,LM368N供电电压为5~18V。
  ▲ LM386在Vcc=6V时可驱动4Ω负载,9V时可驱动8Ω负载,16V时可驱动16Ω负载。
·外部引线图


②LM386应用
  ·LM386组成OTL电路


W1调增益,R8、C3与相位补偿,防自激;C2为电源退耦电容;C4为输出耦合电容;W2控制输入信号的大小。C1、C2可取10μF。
  若增益只需20倍,且电路无自激,则增益调节网络、相位补偿网络及电源退耦网络都可消去,可变成简单的外围应用电路。


·BTL音频功放

BTL音频功放电路图


   ▲ LM386(1)接成同相放大,LM386(2)接成反相放大。
   ▲ 因①、⑧脚均开路,所以每片LM386的电压增益为20倍,电路总增益为40倍。
   ▲ 因两片OTL功放的静态输出都是电源电压+VCC的一半,所以负载上无静态信号。当两片OTL的输入端同时加入信号后,由于两端输出相位相反,因此负载上的电压为单个OTL驱动时输出电压信号的两倍,从而使最大输出功率增大到单个OTL驱动的4倍。
