用运放驱动简单实用功率放大器,NE5532驱动功率放大电路

关键字：NE5532,功率放大电路图

本人设计了一款用运放驱动的简单实用功率放大器。传统运放驱动功放，因受运放电压的限制，功率难以做大。本功放采用电压转换电流方式直接驱动功放管进行功率放大，所以输出功率主要取决于末级功放管和功放电源，且扬声器无开／关机冲击声。全机没有加任何补偿电容，原汁原味，移相小。由于采用运放作恒流放大，所以很方便更换不同性能的运放，音色有更多的选择。阅读资料:NE5532中文资料

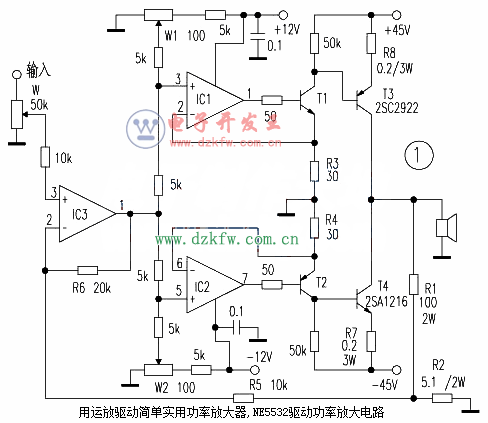

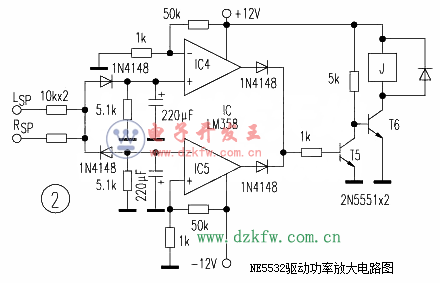

　　电路如图１，ＩＣ１与Ｔ１、ＩＣ２与Ｔ２分别组成电流负反馈吸收式恒流源，分别负责音频信号正半周与负半周的电压、电流转换放大，使Ｔ３、Ｔ４基极电流只受ＩＣ１、ＩＣ２输入电压控制，也就是说，只要运放输入为一恒压值，末级管Ｔ３、Ｔ４集电极流过电流也为一恒定值。Ｗ１、Ｗ２（多圈电位器）分别用来调整Ｔ３、Ｔ４静态电流与输出零点，ＩＣ３与Ｒ１、Ｒ２、Ｒ５组成准电流负反馈电路，只要相应改变Ｒ３、Ｒ４或Ｒ２、Ｒ６阻值，就能改变增益大小。该功放保护电路（图２）采取切断总电源方式，优点是当功放发生故障时，不仅保护了扬声器，同时还保护了末级管。工作原理是：当接通电源时，Ｔ６得电导通，Ｊ吸合自保，电源维持接通状态。当功放输出零点直流成分大于±０．２４Ｖ时，ＩＣ４或ＩＣ５输出一高电平，因而Ｔ５饱和导通，Ｔ６截止，继电器Ｊ释放，切断了总电源，从而实现对扬声器和功放管的保护功能。
　　本机调试较简单，先把Ｗ１、Ｗ２调至最小位置，然后缓慢调节Ｗ１、Ｗ２使Ｒ８、Ｒ７上压降为４０ｍＶ（２００ｍＡ）。测量输出点，再微调Ｗ１或Ｗ２使输出点电压控制在５ｍＶ以下。然后预热半小时后，再重调一下，即可接入音箱试音。主观评价，该功放信噪比高，低音丰满，有弹性，高音纤细流畅。
　　运放采用ＮＥ５５３２或ＡＤ８２７等双运放，Ｔ１、Ｔ２选中功率管２ＳＢ６４７、２ＳＤ６６７等，末级功放管可选用三肯对管２ＳＣ２９２２、２ＳＡ１２１６或２ＳＣ３２８１、２ＳＡ１３０２等音频对管，电阻用１／４Ｗ金属膜电阻。
